力士乐WH10液控换向阀，怎么安装到集成块上？

a3197536a · 发表于 2017-5-27 23:12:24

力士乐WH10液控换向阀，怎么安装到集成块上？

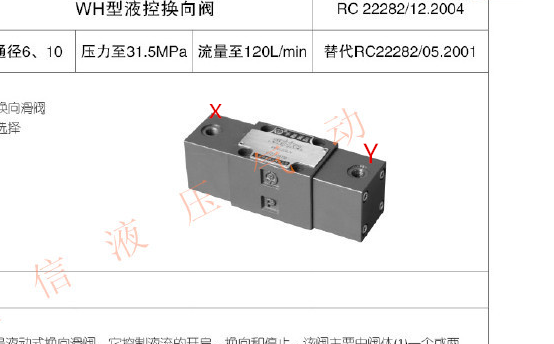

如图1所示的X Y两个液控开关，能替换图2的液控换向阀吗？如果可以X Y怎么连接？

愉悦22 · 发表于 2017-5-28 09:38:06

我的帖子为什么发不上去呢版主出来下咋回事呢

zzfjct · 发表于 2017-5-28 12:39:23

本帖最后由 zzfjct 于 2017-5-28 16:07 编辑

上面的是三位四通液控换向阀，下面的是二位三通液控换向阀，一般是不能替换的。
如果三位四通的中位机能能实现二位三通的右位机能，并且满足T口接油箱，就可以替代使用。
替代使用时X/Y之一接下图的控制口（虚线所示），另一口接油箱，不能封堵。两种阀的安装尺寸相同（ISO4401板式连接），都是4个M6内六角螺栓，三位四通的外形尺寸（长度）更大些。

a3197536a · 发表于 2017-5-28 16:04:34

zzfjct 发表于 2017-5-28 12:39
上面的是三位四通液控换向阀，下面的是二位三通液控换向阀，一般是不能替换的。
如果三位四通的中位机能能 ...

这个控制口应为在外部所以只能不能集成到油路块，只能外部用管道连接？

艾叶 · 发表于 2017-5-29 11:50:05

一个是三位四通，另一个2位三通换向阀，不是一个类型，安装底板也不一样吧。y口应该是弹簧抢的泄油，。而图2它是回油直接回油箱。所以不能互换。

dirk · 发表于 2017-5-31 08:01:21

下面那个感觉像是插装阀，安装方式不一样
