平衡阀压力计算

xiayq0317 · 发表于 2017-5-24 21:01:57

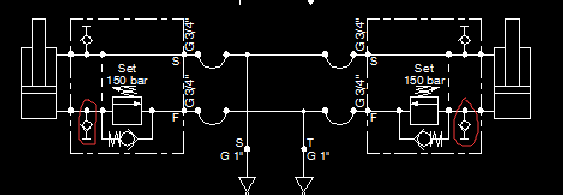

各位大神，如图，红线区域内的量个测压口测得实际压力值为：5.4Mpa和5.2Mpa 。平衡阀先导比为4.2:1，本人直接计算平衡阀实际设定压力为5.4*4.2=22.6Mpa和5.2*4.2=21.8Mpa 不知这样直接计算是否正确？请各位大神指点指点。谢谢！

xiayq0317 · 发表于 2017-5-24 21:02:24

审核要快呀！！！

清风徐来2000 · 发表于 2017-5-27 07:32:43

一般情况下，平衡阀的设定压力为负载最大压力的1.3倍。

游勇 · 发表于 2017-5-27 10:43:54

比楼主说的大。因为未开启平衡阀前，有杆腔的压力会叠加到活塞端。

lyn881219 · 发表于 2017-6-2 12:35:19

这个画法有问题吧，控制压力不是引到弹簧对面吗

人生绚丽 · 发表于 2019-12-4 08:42:46

应该就是这么计算吧

高山流水chen · 发表于 2023-10-10 04:04:42

画法有问题，平衡阀压力计算，还要结合油缸的压力

小数点灬 · 发表于 2023-10-25 13:23:15

你这么算肯定不对，这个要根据工况看。一般设定值为最大压力的1.3倍，若最大负载在无杆腔的压力为5.5MPa设定值应该为7.15MPa。
