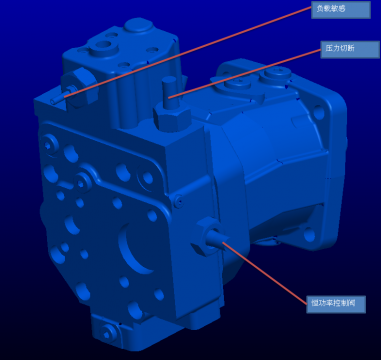

有没有大师解释一下为什么高压测口压力引入到负载敏感口(x4)后,恒功率不变量,压力切断没有动作?
  • 打卡等级:以坛为家
  • 打卡总天数:764
  • 打卡总奖励:2260
发表于 2017-5-16 12:26:55 | 显示全部楼层
这个能泵控制方式为恒功率+负载敏感+压力切断,按照你的说法,只是去掉了负载敏感控制,其他不受影响
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:433
  • 打卡总奖励:1250
 楼主| 发表于 2017-5-16 12:49:27 | 显示全部楼层
实物是恒功率和压力切断集成在一起的!负载到20mpa时,无流量无压力。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:764
  • 打卡总奖励:2260
发表于 2017-5-16 13:13:58 | 显示全部楼层
先把A1与X4接在一起,看看泵的工作情况,看一下压力切断值到底是多少
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:433
  • 打卡总奖励:1250
 楼主| 发表于 2017-5-16 13:20:02 | 显示全部楼层
已经连接起来了!效果就是我上面说的情况了!
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:764
  • 打卡总奖励:2260
发表于 2017-5-16 13:22:09 | 显示全部楼层
说明你的压力切断值只有20mpa,你需要多少
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:70
  • 打卡总奖励:116
发表于 2017-5-16 13:25:00 | 显示全部楼层
负载敏感一般和节流阀相配,你可以先把负载敏感阀先顶死试试看
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:433
  • 打卡总奖励:1250
 楼主| 发表于 2017-5-16 13:26:34 | 显示全部楼层
20mp时没有压力没有流量,20以前相当于定量泵,没有功率曲线。正常情况下压力切断后没有流量,但压力应该是有的吧?
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:433
  • 打卡总奖励:1250
 楼主| 发表于 2017-5-16 13:37:47 | 显示全部楼层
1432599621 发表于 2017-5-16 13:25
负载敏感一般和节流阀相配,你可以先把负载敏感阀先顶死试试看

A口引入x4不就相当于顶死吗?
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:764
  • 打卡总奖励:2260
发表于 2017-5-16 13:38:43 | 显示全部楼层
回复
