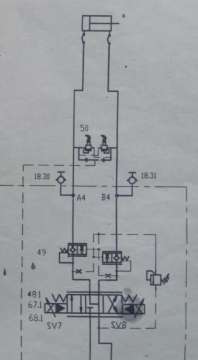

麻烦大家帮我分析下这个系统,尤其是50这个阀的工作原理,(该阀为力士乐的型号为MH2DBN  22  G21)期待大家的指点,谢谢了

麻烦大家帮我分析下这个系统

麻烦大家帮我分析下这个系统
 楼主| 发表于 2017-5-10 14:51:33 | 显示全部楼层
阀50那里那条虚线是一条从油箱单独接出的自吸油路
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:764
  • 打卡总奖励:2260
发表于 2017-5-12 00:10:59 | 显示全部楼层
50阀就是个补油安全阀,防止吸空和压力冲击保护
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:571
  • 打卡总奖励:1734
发表于 2017-5-12 04:21:06 | 显示全部楼层
这是液压缸的补油回路,请查阅液压基本回路的有关章节知识。
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:967
  • 打卡总奖励:2842
发表于 2017-5-12 05:19:39 | 显示全部楼层
防止压力冲击加补油
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
发表于 2017-5-12 15:04:46 | 显示全部楼层
防冲击补油回路,油压机上可以看到类似的应用。
