最近做一个液压控制快速下降和提升的装置,初学液压,请各位大神帮忙指导下

[复制链接]
发表于 2017-5-10 01:26:18 | 显示全部楼层 |阅读模式

最近做一个液压控制快速下降和提升的装置,初学液压,请各位大神帮忙指导下

最近做一个液压控制快速下降和提升的装置,初学液压,请各位大神帮忙指导下

最近做一个液压控制快速下降和提升的装置,初学液压,请各位大神帮忙指导下

最近做一个液压控制快速下降和提升的装置,初学液压,请各位大神帮忙指导下

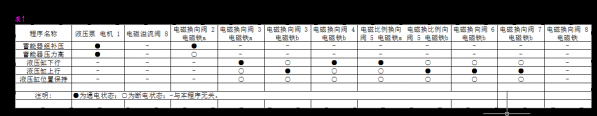

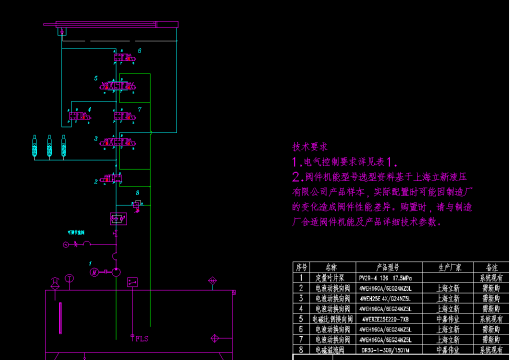

主要的硬件油路和电气这样控制能行不,
要求下降时1T设备,按照3m/S的速度下降3.6米,
上升800kg也是安装3m/s的速度移动3.6米。


  • 打卡等级:初来乍到
  • 打卡总天数:54
  • 打卡总奖励:274
发表于 2017-5-10 12:48:53 | 显示全部楼层
本帖最后由 十年之冰 于 2017-5-10 12:52 编辑

流量与缸径没给数据,速度这么快比例阀是要有阶跃的 要不冲击很大,这个图为什么要用这么多阀,是不是太多余了,有了电磁溢流阀8的话 你在2前边加一个单向阀不就省下电磁阀2了?用电磁溢流阀控制蓄能器补压。这里你供油管路还缺压力传感器呢。你这系统也没差动什么的就是单纯的换向油缸这么多阀有什么意义呢?完全增加故障率和成本啊,在无杆腔上也加一个有杆腔的那种液控单向阀,控制油从有杆腔取。不就能把3/4/6/7都省了?比例阀5的b口接无杆腔。
