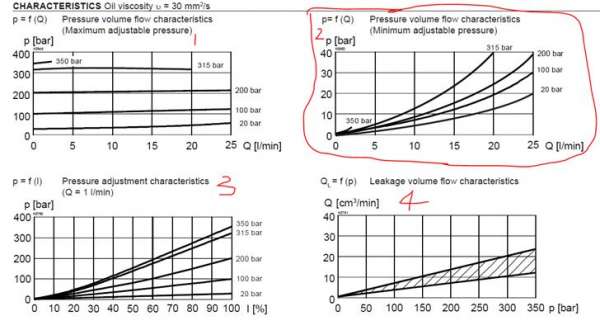

请教比例溢流阀的一个特性曲线，见图

tczz · 发表于 2017-4-12 15:30:14

万福乐的插装比例溢流阀，有4幅特性曲线，其中我标记2的曲线不知道什么意思。哪位大神知道啊？谢谢

zhanghaibowin · 发表于 2017-4-12 16:10:37

竖轴表示溢流阀实际进口压力与实际设定压力的差值,水平轴表示溢流阀的实际流量.不同流量通过一个溢流阀会产生不同的压力损失,也就是竖轴的压力值....

ihydraulics · 发表于 2017-4-12 19:19:12

代表调压范围中的最小起调压力

tczz · 发表于 2017-4-13 10:26:32

zhanghaibowin 发表于 2017-4-12 16:10
竖轴表示溢流阀实际进口压力与实际设定压力的差值,水平轴表示溢流阀的实际流量.不同流量通过一个溢流阀会产 ...

哪里看出是差值了？不明白

tczz · 发表于 2017-4-13 10:31:06

ihydraulics 发表于 2017-4-12 19:19
代表调压范围中的最小起调压力

是这么个意思，英文标题写着的。但是是什么意思？比如拿图2中的，200bar的那跟曲线来说，流量为0时对应0bar，流量25时对应40bar，什么意思啊

ihydraulics · 发表于 2017-4-13 13:16:45

在标定溢流阀的压力时，跟标定时入口的流量大小有关，一般设定压力的大小，都会标明是在多大流量下的压力值。

showay · 发表于 2017-4-13 19:09:06

zhanghaibowin 发表于 2017-4-12 16:10
竖轴表示溢流阀实际进口压力与实际设定压力的差值,水平轴表示溢流阀的实际流量.不同流量通过一个溢流阀会产 ...

解释的很好{:7_277:}

tczz · 发表于 2017-4-19 16:38:37

ihydraulics 发表于 2017-4-13 13:16
在标定溢流阀的压力时，跟标定时入口的流量大小有关，一般设定压力的大小，都会标明是在多大流量下的压力值 ...

图2中的，200bar的那跟曲线来说，流量为0时对应0bar，流量25时对应40bar，设定200bar，40bar时流量就25了？

860874744 · 发表于 2017-9-19 19:46:33

普通阀的特性曲线怎么看

tczz · 发表于 2019-7-15 09:43:27

zhanghaibowin 发表于 2017-4-12 16:10
竖轴表示溢流阀实际进口压力与实际设定压力的差值,水平轴表示溢流阀的实际流量.不同流量通过一个溢流阀会产 ...

谢谢楼主。那意思就是名义设定200bar的阀要实际240bar才能达到25的流量？
