用SW渲染了一个小液压泵站

    [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:80
发表于 2017-4-5 10:42:10 | 显示全部楼层 |阅读模式

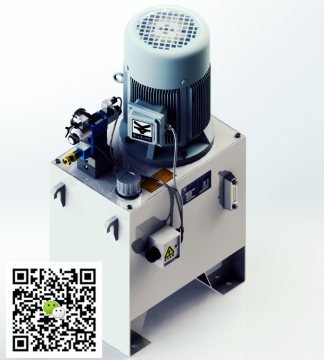

前一段时间做方案,画了个简单的系统,渲染了一下 。

机床液压泵站

机床液压泵站
  • 打卡等级:常驻居民
  • 打卡总天数:509
  • 打卡总奖励:1516
发表于 2017-4-5 11:12:02 | 显示全部楼层
好厉害,好佩服,赞一个
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:392
  • 打卡总奖励:1164
发表于 2017-4-5 15:52:36 | 显示全部楼层
请问画这台液压站要多久?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:80
 楼主| 发表于 2017-4-5 16:02:47 | 显示全部楼层
feixue 发表于 2017-4-5 15:52
请问画这台液压站要多久?

加上渲染 3-4个小时左右吧 阀块有时要画半小时的
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2017-4-5 17:39:39 | 显示全部楼层
大家都是高手,我是来谁经验的 ,水水水水伸缩 ,四十四十四
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:569
  • 打卡总奖励:2033
发表于 2017-4-5 18:36:33 | 显示全部楼层
我想请教下,阀的话是画的装配图还是就画个外观就好了
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:80
 楼主| 发表于 2017-4-5 18:40:47 | 显示全部楼层
qwq913 发表于 2017-4-5 18:36
我想请教下,阀的话是画的装配图还是就画个外观就好了

阀就画个外观就行了,内部结构没必要画的
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:569
  • 打卡总奖励:2033
发表于 2017-4-5 19:10:10 | 显示全部楼层
lipandeng 发表于 2017-4-5 18:40
阀就画个外观就行了,内部结构没必要画的

画集成块的时候直接用sw里面拉伸切除或者异性孔向导就可以么?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:89
发表于 2017-4-6 08:04:59 | 显示全部楼层
您好!请教一下,上面那个安装电机的盖板下面是靠上面支撑的呢?在四周的板子上面焊接支架还是?另外,这样设计如果在室外会不会容易进水到油箱里面。谢谢
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:22
  • 打卡总奖励:89
发表于 2017-4-6 08:05:48 | 显示全部楼层
能不能把上面盖板支撑部分截个图发上来学习一下呢?多谢
