AMESim中怎么对浮动球阀建模

ananxin

AMESim中怎么对浮动球阀建模

yiliya

里面那两个球，尤其是那个小球是做什么用的？

ananxin

yiliya 发表于 2017-3-18 15:23
里面那两个球，尤其是那个小球是做什么用的？

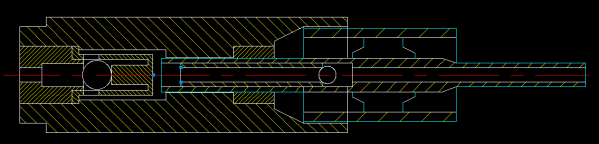

柱塞是往复的运动，由两个球阀组成的容腔体积增大或减少，以完成吸排油。

伐木机

可以简述一下该阀的工作原理吗，单看这张图看不懂

ananxin

伐木机 发表于 2017-3-20 23:42
可以简述一下该阀的工作原理吗，单看这张图看不懂

两个阀球与其中间腔形成了一个封闭的容积。柱塞向右移动的时候，腔体体积变大，有负压产生，吸油口油液顶开左侧的球阀进行吸油，同样的柱塞向左走进行排油。油液出的时候是从中空的柱塞进行流动的。
