求助：所有液压阀都装在一个金属块上，这个金属块叫什么

201520501042 · 发表于 2017-3-4 19:41:36

本帖最后由 201520501042 于 2017-3-5 09:56 编辑

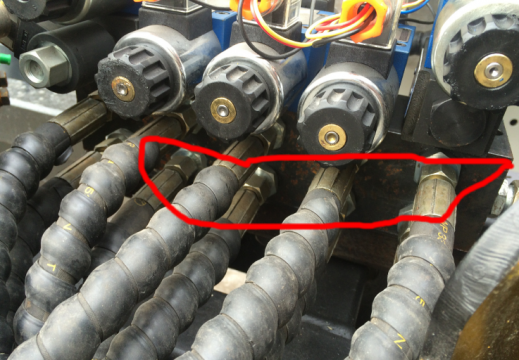

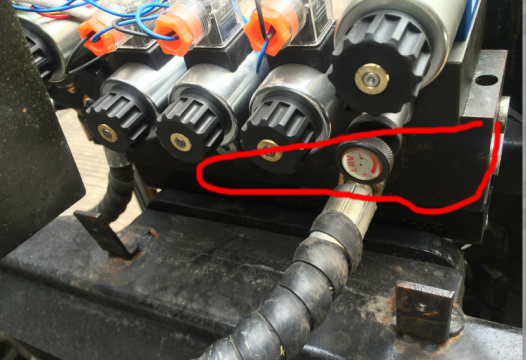

所有液压阀都装在一个金属块上，这个金属块叫什么，结构大概什么样的

22215580076 · 发表于 2017-3-5 22:30:03

你问的是油路块？

jcking · 发表于 2017-3-6 10:29:04

我们叫油路块或者底板块

mouses · 发表于 2017-3-6 21:04:04

阀块，集成块，整个叫阀组。阀块是根据原理图做出来的，所以基本上每个阀块结构都不一样的。除了标准多联的阀块。

mouses · 发表于 2017-3-6 21:05:09

从你图上看貌似是个标准的阀块。五联的

201520501042 · 发表于 2017-3-8 11:11:32

22215580076 发表于 2017-3-5 22:30
你问的是油路块？

嗯，我找到一点资料，说是液压底板

201520501042 · 发表于 2017-3-8 11:13:35

jcking 发表于 2017-3-6 10:29
我们叫油路块或者底板块

对，是底板快，请问您知道底板块是不是只是起到一个液压阀与油管之间的一个过渡作用？就是说这个底板只是为了方便安装的？

201520501042 · 发表于 2017-3-8 11:15:28

mouses 发表于 2017-3-6 21:04
阀块，集成块，整个叫阀组。阀块是根据原理图做出来的，所以基本上每个阀块结构都不一样的。除了标准多联的 ...

您说的阀块就是底板吧？只是为了方便集成安装，并不影响液压油路和液压流量？

mouses · 发表于 2017-3-10 09:44:01

201520501042 发表于 2017-3-8 11:15
您说的阀块就是底板吧？只是为了方便集成安装，并不影响液压油路和液压流量？

对的。设计合理的的话不影响原理和流量。

哈电一修哥 · 发表于 2017-3-10 16:07:52

板式连接阀体都需要这个油路板，油路板内部油路需专门设计满足回路要求
