系统装上液压锁后不能正常开启

王高纪 · 发表于 2017-2-16 09:35:04

各位前辈：
你们好！本人是液压初学者，这段时间设备需要升级，加了个液压锁，但开启不正常，请前辈指点。

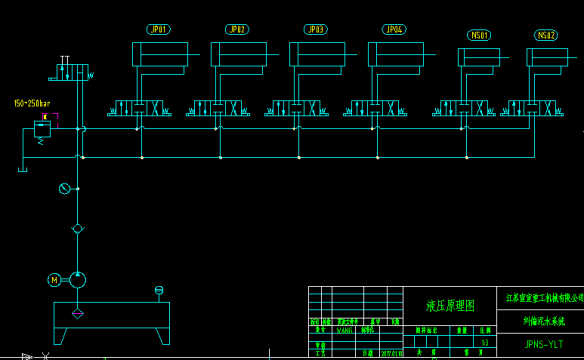

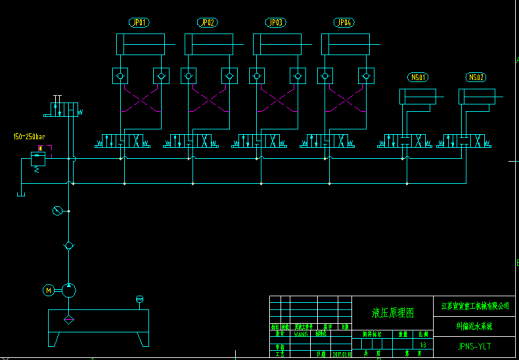

附上前后液压原理图

王高纪 · 发表于 2017-2-16 09:35:56

液压锁型号Z2S6-1-L6X

滑阀999 · 发表于 2017-2-16 22:13:31

"开启不正常"是指什么不正常？油缸动不了？还是动作不整齐？

王高纪 · 发表于 2017-2-17 01:26:45

液压锁打开不正常，有时不能打开，有时能打开

15641785500 · 发表于 2017-2-17 04:19:25

原理图没有问题，可能是液压锁本身的问题。

zhanghaibowin · 发表于 2017-2-17 07:55:11

很有可能是液压油缸面积比和液压锁导压比接近或者面积比大于导压比，这种情况下液压锁会打不开，憋压。。。

andyyan1985 · 发表于 2017-2-17 08:23:09

你用的这个液压锁的开启比应该是3:1，你需要计算一下油缸的缸径和环形面积比K，K必须大于3油缸才会正常动作

王高纪 · 发表于 2017-2-17 08:33:27

很有可能是液压油缸面积比和液压锁导压比接近或者面积比大于导压比，这种情况下液压锁会打不开，憋压。。。

谢谢各位前辈，那我是不是可以在液压锁下面再叠加四组Z2DB6VC1-L4X叠加式溢流阀？

王高纪 · 发表于 2017-2-17 08:40:10

zhanghaibowin 发表于 2017-2-17 07:55
很有可能是液压油缸面积比和液压锁导压比接近或者面积比大于导压比，这种情况下液压锁会打不开，憋压。。。

能否给一些解决办法？谢谢

王高纪 · 发表于 2017-2-17 10:28:05

andyyan1985 发表于 2017-2-17 08:23
你用的这个液压锁的开启比应该是3:1，你需要计算一下油缸的缸径和环形面积比K，K必须大于3油缸才会正常动作

我现在用的油缸是缸径140、杆径80的，
