请问如何选液压管和管接头

valarv · 发表于 2017-1-24 16:30:06

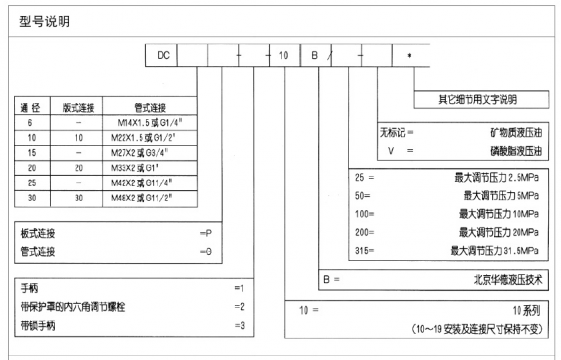

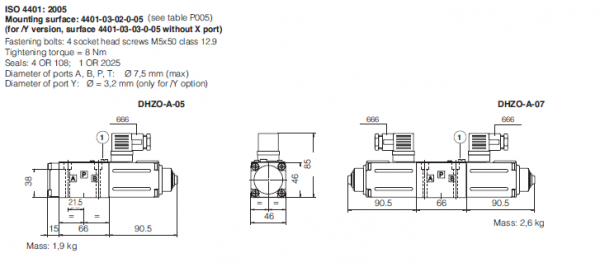

本人纯菜鸟，找了半天也没找到要怎么选管，液压缸一个是PT 1/4,一个是 PT 3/8的接口，双向液压锁接的PT 1/4那个液压缸，平衡阀DC6 接 3/8那个液压缸，然后都连接一个电液比例方向阀，最后接邮箱，请问怎么选管和管接头，求指点谢谢

bugwhsun · 发表于 2017-1-29 19:08:32

哥们，你给的资料里面无法完成你要做的工作。首先，没给系统压力，不知道压力就无法选择接头究竟是轻系列还是重系列。其次，你准备用什么接头，卡套，焊接，还是其他形式的.再次，你没给系统最大流量参数，没有流量参数就无法确定管路通径。

valarv · 发表于 2017-2-9 10:31:59

bugwhsun 发表于 2017-1-29 19:08
哥们，你给的资料里面无法完成你要做的工作。首先，没给系统压力，不知道压力就无法选择接头究竟是轻系列还 ...

您好，谢谢回复，我的系统压力是3.5MPa，最大流量是7.5L/MIN，就是不同阀尺寸的接口和液压缸的接口怎么连接让我感到很疑惑，因为也没接触过实物

bugwhsun · 发表于 2017-2-9 23:35:09

valarv 发表于 2017-2-9 10:31
您好，谢谢回复，我的系统压力是3.5MPa，最大流量是7.5L/MIN，就是不同阀尺寸的接口和液压缸的接口怎么连 ...

如果用卡套接头，用10*1.5的卡套钢管，配相应的轻系列接头就好。
如果还有疑问，可以电话联系18669371310

lw15852263573 · 发表于 2017-9-19 17:07:54

流量、压力等都要告知才行，看你系统压力流量都不大 6通径就行

lw15852263573 · 发表于 2017-9-19 17:09:02

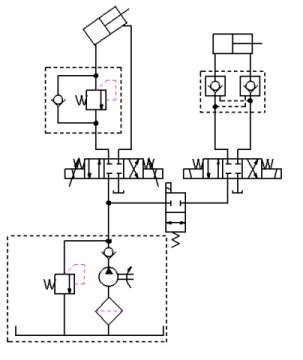

你原理图不是单向平衡阀吗看你发的图片又是双向平衡阀
