求助各位大大 设备液压同步问题

globaleng

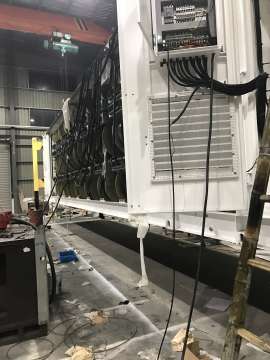

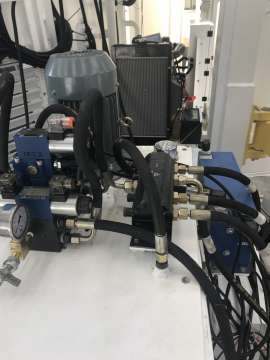

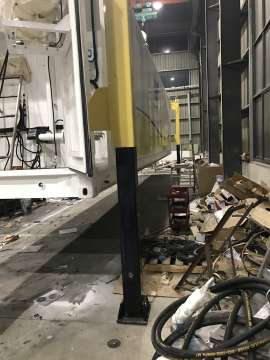

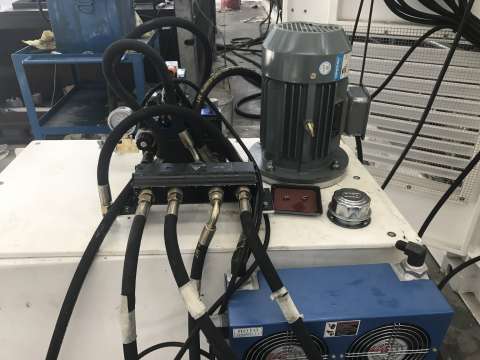

如图所示设备，四缸同步 所有的进油回油管都做成一样长了 进油回油加了节流阀调节还是不行

有一条腿走的很快 下的慢 对角的另一条腿 上的慢 下的快   另外两条对角的腿在下降到一定阶段居然腾空了！


现在就是没法同步 不知道怎么弄了 下降的时候箱体抖动的厉害 （应该是对角两条腿没吃到力的原因）

大大们帮我看一下 究竟怎么解决呢  箱子大概在30吨多一点 我们做的油缸是能承重10吨一根

shizhihui

流量压力多大？谁家的同步马达啊？

wangshangfei

把原理图传上来看看

shizhihui

你这个油缸注意排气，先单独让油缸同步，再装箱测试。你这个同步马达是不是国瑞的？他这个精度没有样本的±2%，我们进口的精度都只标±1.5---±2.5！！这种控制柜我还是接触过挺多的，想了解更多就加我qq1395049563

卖女孩的火柴

加节流阀无异于画蛇添足

ftl04242

把节流阀开到最大看看

globaleng

shizhihui 发表于 2017-1-17 08:39
流量压力多大？谁家的同步马达啊？

好像表上调到了15  同步马达我也不知道 我们是包活给别人的

globaleng

shizhihui 发表于 2017-1-17 08:55
你这个油缸注意排气，先单独让油缸同步，再装箱测试。你这个同步马达是不是国瑞的？他这个精度没有样本的± ...

排了。。  都用叉车把箱子顶高2米 来回三次完全伸展排气

globaleng

ftl04242 发表于 2017-1-17 14:36
把节流阀开到最大看看

节流阀调大小很多次 效果很不明显

globaleng

由于箱体四个角承重不一样，现在考虑换方案了 不用同步马达
