请教,缸体焊接,活塞杆焊接,油口焊接。这些怎么焊?

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2016-12-26 10:31:56 | 显示全部楼层 |阅读模式
或者是有更好的连接方式,求大神告知,非常感谢,非常感谢,非常感谢!

请教,缸体焊接,活塞杆焊接,油口焊接。这些怎么焊?

请教,缸体焊接,活塞杆焊接,油口焊接。这些怎么焊?
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2016-12-26 10:32:55 | 显示全部楼层
这些部位分别要怎么焊,需要注意些什么。教教我
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:116
  • 打卡总奖励:433
发表于 2016-12-27 09:49:42 | 显示全部楼层
一点柔性都没有,估计卡死就没有办法了
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:220
  • 打卡总奖励:642
发表于 2016-12-27 14:53:52 | 显示全部楼层
缸杆焊接没大问题,其他两处恐怕会引起缸体变形造成內泄、卡滞等;最好是先焊再加工。
回复

使用道具 举报

发表于 2016-12-27 21:03:39 | 显示全部楼层

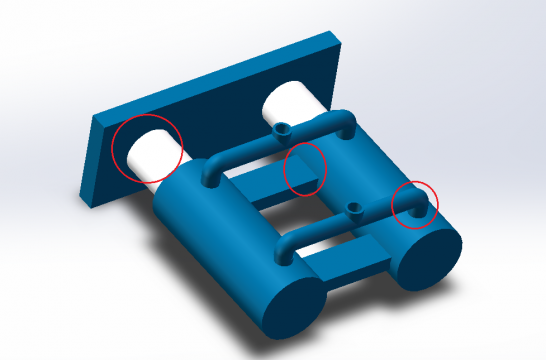

你这用作插销的吧?不建议这样焊接 尤其是中间的标的那圈圈烧焊 左边圈圈哪里可以做一个带孔的压板用螺杆拉 拉油缸整体
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2016-12-29 08:20:36 | 显示全部楼层
醉兔 发表于 2016-12-27 21:03
你这用作插销的吧?不建议这样焊接 尤其是中间的标的那圈圈烧焊 左边圈圈哪里可以做一个带孔的压板用螺杆拉 ...

左边那里确实打算用螺纹,但是缸体那里必须要用连个连接板固定,除了想到焊,想不到其他办法了。。。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
 楼主| 发表于 2016-12-29 08:22:26 | 显示全部楼层
duanran 发表于 2016-12-27 14:53
缸杆焊接没大问题,其他两处恐怕会引起缸体变形造成內泄、卡滞等;最好是先焊再加工。

是滴,受热变形。对缸体是很严重的问题。先焊好在加工缸体?
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:220
  • 打卡总奖励:642
发表于 2016-12-29 09:14:06 | 显示全部楼层
对,先焊好后再加工缸体内径。
回复

使用道具 举报
