solidworks怎么画液压胶管呢?
负载敏感资料下载
|
液压培训资料下载
|
液压样本下载
|
AMESim资料下载
|
力士乐资料下载
|
挖掘机资料下载
|
标准资料下载
|
多路阀资料下载
返回列表
查看:
9887
|
回复:
5
solidworks怎么画液压胶管呢?
[复制链接]
梅梅萱萱
梅梅萱萱
当前离线
积分
98
注册时间
2015-3-18
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:偶尔看看
打卡总天数:67
打卡总奖励:461
发表于 2016-12-23 12:27:43
|
显示全部楼层
|
阅读模式
solidworks画液压胶管怎么画呢?用touting命令
回复
使用道具
举报
提升卡
置顶卡
变色卡
YCW2014
YCW2014
当前离线
积分
12
注册时间
2015-10-26
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2016-12-23 14:29:09
|
显示全部楼层
我是把东西先摆好,然后插入零件用3D扫描画的
回复
使用道具
举报
zzj102730
zzj102730
当前离线
积分
32
注册时间
2014-3-14
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:初来乍到
打卡总天数:33
打卡总奖励:80
发表于 2016-12-23 20:07:53
|
显示全部楼层

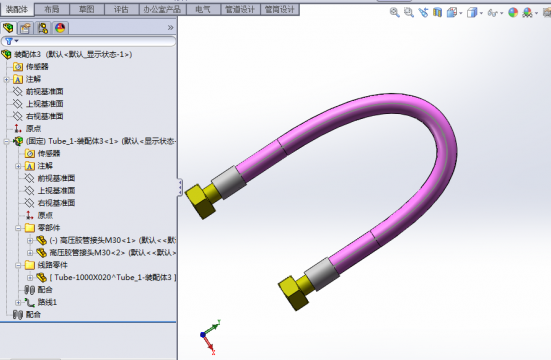

我是这样画胶管的
回复
使用道具
举报
童工
童工
当前离线
积分
18
注册时间
2016-12-22
最后登录
1970-1-1
IP卡
狗仔卡
发表于 2016-12-23 23:08:25
来自手机
|
显示全部楼层
需要先建接头,添加连接点和线路点,建胶管模型。注意连接点参数和胶管模型的通径要匹配。可以用solidworks自带的库零件编辑器进行接头和胶管的设计。这些都准备好了以后就可以用routing模块进行胶管设计了。直接插入零件自动链接胶管,再插入另一个接头,最后使用自动步路连接两点就可以了。
回复
使用道具
举报
duanran
duanran
当前离线
积分
173
注册时间
2016-9-8
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:即来则安
打卡总天数:220
打卡总奖励:642
发表于 2016-12-24 12:31:48
|
显示全部楼层
受益匪浅。有没有相关的学习网站链接?
回复
使用道具
举报
gywtz
gywtz
当前离线
积分
425
注册时间
2015-2-25
最后登录
1970-1-1
IP卡
狗仔卡
打卡等级:常驻居民
打卡总天数:415
打卡总奖励:875
发表于 2020-4-12 13:10:31
|
显示全部楼层
请问接头是先建模后,三维画草图扫描时草图定位怎么定
回复
使用道具
