通径问题

ss618

扫雪机 120齿轮泵 20管式电磁溢流阀  4Y315摆线马达 25钢丝胶管 20快速接头 这些东西连接起来后电磁阀不工作扫雪机滚刷依然在转，我的要求是电磁阀工作滚刷就快速有力旋转，关闭时静止不动 ，怎么解决这个问题，求大神支招

树斌

这是电磁阀内漏引起的，1换电磁阀，2建议增加抗衡阀.

悟饭

如果不是管路接错了，那极有可能是溢流阀的问题。

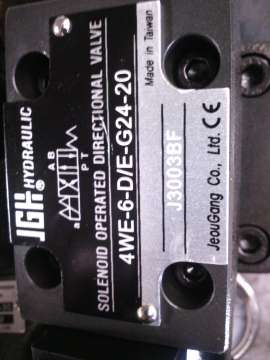

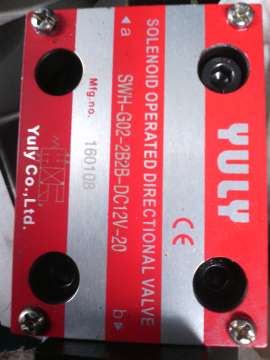

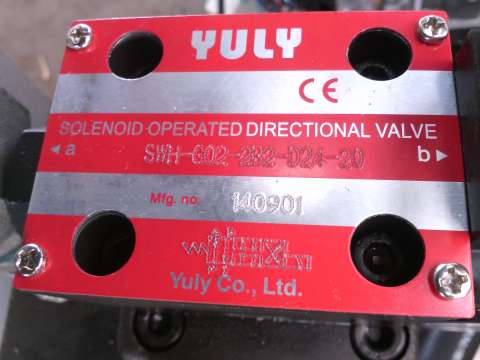

记得我们有一次也是不得电就转，后来给厂家打电话，原来是溢流阀上的先导阀给上错了。还有可能是先导阀和底板的方向上反了。

﹏3、哖后°

能上原理图看看嘛

zzfjct

首先要知道120齿轮泵实际转速是多少？也就是实际流量是多少，如果远大于120L/min，就是电磁溢流阀通径太小，或者溢流阀接油箱的管路内径太小，导致卸荷压力太高，滚刷能转动但力量不大，只要看下卸荷时压力表是否有读数就能判断。

ss618

zzfjct 发表于 2016-11-12 16:23
首先要知道120齿轮泵实际转速是多少？也就是实际流量是多少，如果远大于120L/min，就是电磁溢流阀通径太小 ...

泵额定转速2200r/min 装在汽车和装载机上   汽车若是康明斯6CT最高2800转  装载机2200转   实际使用过程中达不到最高转速 爷就是2000转 1600转

ss618

zzfjct 发表于 2016-11-12 16:23
首先要知道120齿轮泵实际转速是多少？也就是实际流量是多少，如果远大于120L/min，就是电磁溢流阀通径太小 ...

20管式溢流阀 进出溢流都是25的管子

ss618

悟饭 发表于 2016-11-11 23:26
如果不是管路接错了，那极有可能是溢流阀的问题。
记得我们有一次也是不得电就转，后来给厂家打电话，原来 ...

不会接错，都卖出去几十台了

cqzyouxiang

如果说没接错，那么阀在中位时，就有驱动性，大小而已。这一台相对那几十台驱动力大了，或阻力因素合计小了，所以转了。也是一个概率的问题，或者说可靠性问题。改变系统的结构参数，譬如降低泵的回油阻力等，或改变中位机能，可解决。

zzfjct

ss618 发表于 2016-11-12 21:11
泵额定转速2200r/min 装在汽车和装载机上   汽车若是康明斯6CT最高2800转  装载机2200转   实际使用过程 ...

齿轮泵是120ml/r排量吗？
