请教一个pvg100多路阀的问题

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
发表于 2016-11-10 11:57:11 | 显示全部楼层 |阅读模式

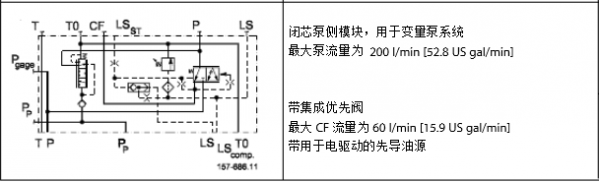

pvg多路阀侧模块里有一种是带集成优先阀CF的,请教下该功能的原理,和该模块的应用场合,谢谢

请教一个pvg100多路阀的问题

请教一个pvg100多路阀的问题
  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:13
发表于 2016-11-10 13:49:51 | 显示全部楼层
比如有转向的系统?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:6
发表于 2016-11-10 15:27:29 | 显示全部楼层
这个泵侧模块可以优先提供最大60L/min的液压油给CF口,剩余的流量才会给其他的多路阀片,多用于行走车辆的制动或者转向系统...
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
 楼主| 发表于 2016-11-10 20:01:14 | 显示全部楼层
zhanghaibowin 发表于 2016-11-10 15:27
这个泵侧模块可以优先提供最大60L/min的液压油给CF口,剩余的流量才会给其他的多路阀片,多用于行走车辆的制 ...

你好,我是这么理解的,给CF口的流量由优先阀的弹簧压力决定,系统只有给cf口相应的流量(即使出现不饱和问题),才会给系统其它执行件按比例分配流量
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:76
  • 打卡总奖励:82
发表于 2016-11-11 08:13:13 | 显示全部楼层
这个具体油路运用不一样
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:6
发表于 2016-11-11 09:47:58 | 显示全部楼层
dinghui 发表于 2016-11-10 20:01
你好,我是这么理解的,给CF口的流量由优先阀的弹簧压力决定,系统只有给cf口相应的流量(即使出现不饱和 ...

你好!我认为给CF口的流量取决于负载要求的流量,如果负载没有流量要求或者说是大于60L/min,这时CF口的流量就受到优先阀优先口孔径和压差限制,也就是不会超过60L/min.而弹簧的作用更多的偏重于优先功能,保证优先阀芯处于优先位置,我估计弹簧的压力也就是几公斤的力,它只能感受CF的流量需求和系统的总供油量产生的压差,从而调节优先阀芯的位置,属于被动响应,而非主动控制流量....用文字描述原理实在过于生涩,希望您能看懂....
回复

使用道具 举报
