各位师傅这张图里的溢流阀起啥作用了

任永利 · 发表于 2016-11-7 18:40:14

各位师傅这张图里的溢流阀起啥作用了，泵是A10VSO71DFR的新泵如何调试流量和压力了谢谢

FLSPL1213432 Model (1).pdf (51.23 KB, 下载次数: 127, 售价: 5 金钱)

泛舟 · 发表于 2016-11-7 22:36:16

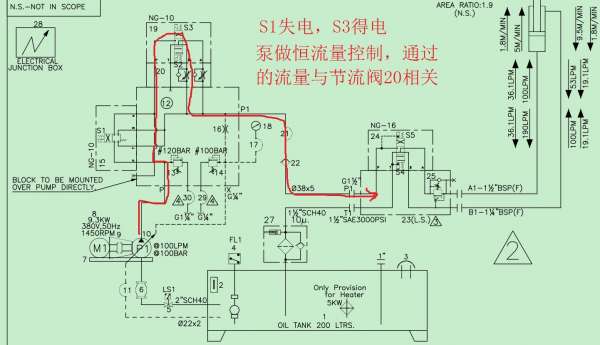

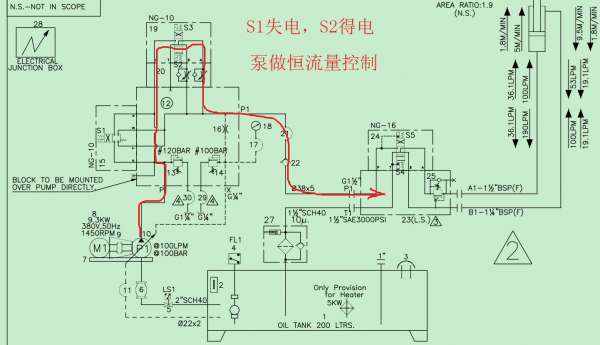

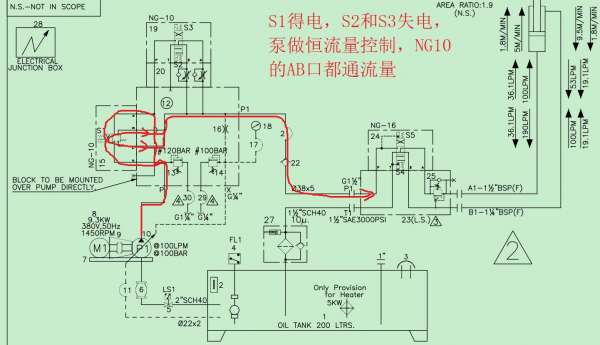

A10VSO71DFR的泵应该是三档恒流量控制，S2和S3的恒流量是通过节流阀控制，而S1的恒流则通过NG10的节流口控制，可参见图所示

泛舟 · 发表于 2016-11-7 22:46:59

本帖最后由 scgbb 于 2016-11-7 22:51 编辑

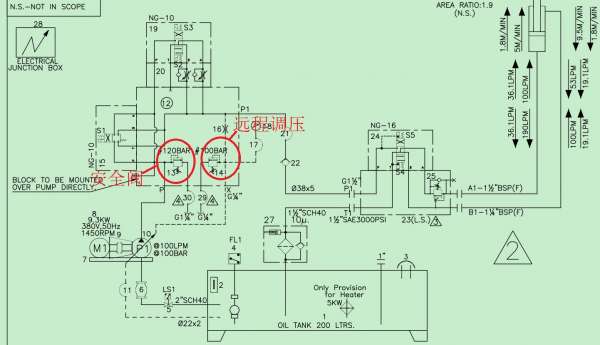

系统压力未达到远程调压阀的设定压力100bar时，为恒流量控制
系统压力达到远程调压阀的设定压力100bar时，为恒压控制

任永利 · 发表于 2016-11-8 05:51:57

学习了十分的感谢，我只用S2得电使用也能行吧。

fredyeah · 发表于 2016-11-8 09:13:42

scgbb 发表于 2016-11-7 22:36
A10VSO71DFR的泵应该是三档恒流量控制，S2和S3的恒流量是通过节流阀控制，而S1的恒流则通过NG10的节流口控 ...

此乃真大神也，学习了

lygbeyondgod · 发表于 2016-11-8 11:11:18

scgbb 发表于 2016-11-7 22:46
系统压力未达到远程调压阀的设定压力100bar时，为恒流量控制
系统压力达到远程调压阀的设定压力100bar时， ...

能说一下未达到100Bar和达到100bar的控制是如何的？还有想请教一下NG-10是如何调节流量的？

天之有涯 · 发表于 2016-11-8 13:15:29

scgbb 发表于 2016-11-7 22:36
A10VSO71DFR的泵应该是三档恒流量控制，S2和S3的恒流量是通过节流阀控制，而S1的恒流则通过NG10的节流口控 ...

请问16号节流阀在其中起什么作用

hgwac · 发表于 2016-11-8 15:26:16

天之有涯发表于 2016-11-8 13:15
请问16号节流阀在其中起什么作用

16节流阀与14直动式溢流阀构成一个B半桥，看图应该是调节泵的斜盘，以控制排量

kt02 · 发表于 2016-11-8 16:08:50

天之有涯发表于 2016-11-8 13:15
请问16号节流阀在其中起什么作用

16号是个阻尼孔，作用是把P1处的负载压力引导到泵上的负载信号口。阻尼孔的作用是消除负载的压力波动，防止泵响应过于敏感

﹏3、哖后° · 发表于 2016-11-8 16:10:31

请问一下这个是用在那里的
