请问AMESIM中管道表面粗糙度在哪里设置?

[复制链接]
发表于 2016-10-11 10:37:05 | 显示全部楼层 |阅读模式
请问AMESim中管道表面粗糙度在哪里设置?
发表于 2016-10-15 18:34:27 | 显示全部楼层

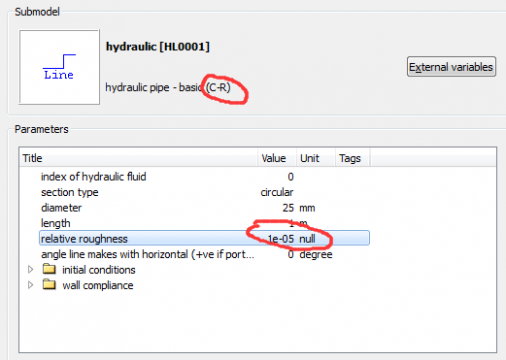

首先你需要把管道的子模型选择成带R属性的,然后在relative roughness 中设置相对粗糙度。
回复

使用道具 举报

发表于 2016-10-16 10:32:27 | 显示全部楼层
首先你需要把管道的子模型选择成带R属性的,然后在relative roughness 中设置相对粗糙度。
回复

使用道具 举报

发表于 2016-11-16 21:17:15 | 显示全部楼层
yiliya 发表于 2016-10-16 10:32
首先你需要把管道的子模型选择成带R属性的,然后在relative roughness 中设置相对粗糙度。

这个相对粗糙度具体怎么给定?怎么算
回复

使用道具 举报

发表于 2016-11-18 22:51:24 | 显示全部楼层
这个是根据你时间管道的材料和加工精度来确定,软件里面有一个推荐的列表
Pipe Material        Absolute roughness Δ
drawn brass        1.5 μm
drawn copper        1.5 μm
commercial steel        45 μm
wrought iron        45 μm
asphalted cast iron        120 μm
galvanized iron        150 μm
cast iron        260 μm
wood stave        0.2 to 0.9 mm
concrete        0.3 to 3 mm
riveted steel        0.9 to 9 mm
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:2
发表于 2016-11-24 21:38:50 | 显示全部楼层
学习了,谢谢恩“”“”“”“”“”“”“”
