[其他机械] 地铁盾构机的主推液压系统图,求解几个问题!

[复制链接]
发表于 2016-10-9 13:51:38 | 显示全部楼层 |阅读模式

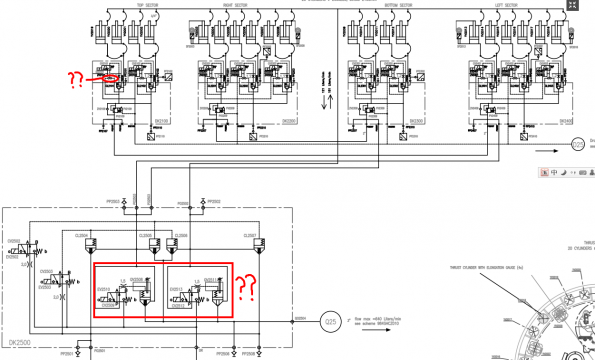

图中的EV2510和EV2513有什么用处的?还有那个梭阀又是做什么用的。求大神解释

地铁盾构机的主推液压系统图,求解几个问题!

地铁盾构机的主推液压系统图,求解几个问题!

主推千斤顶.pdf

355.21 KB, 下载次数: 101

售价: 5 金钱  [记录]

地铁盾构机的主推液压系统图,求解几个问题!

  • 打卡等级:即来则安
  • 打卡总天数:247
  • 打卡总奖励:1113
发表于 2016-10-9 18:26:06 | 显示全部楼层
第一个问题:图中红色方框中二位三通电磁阀为插装阀的先导级,控制主油路的开和关;第二个问题,梭阀为取出主油路中压力最大的压力信号通过二位三通阀,同样控制主油路插装阀的开和关。
回复

使用道具 举报

发表于 2016-10-13 18:13:41 | 显示全部楼层
你是什么盾构机呀?我修川崎,863,石川岛,和小松,的盾构机,专修液压
回复

使用道具 举报

 楼主| 发表于 2016-10-19 12:46:58 | 显示全部楼层
1193370284 发表于 2016-10-13 18:13
你是什么盾构机呀?我修川崎,863,石川岛,和小松,的盾构机,专修液压

这个是维尔特的盾构机,能帮我分析下我提出的问题嘛
