请问如何计算起旋转作用的油缸的推力进而设计该油缸

[复制链接]
发表于 2016-9-26 17:24:29 | 显示全部楼层 |阅读模式

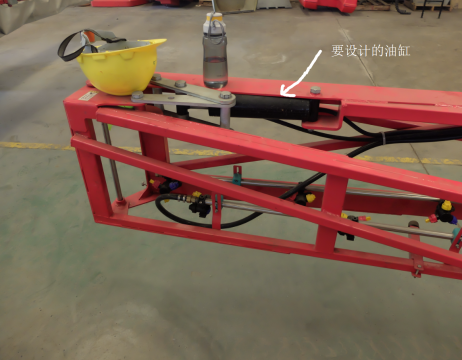

各位大神,各位专家,各位朋友,请问如何计算图中所示这种起到旋转推动作用的液压油缸的推力,从而设计该油缸,图中液压缸安装在内侧架子上,推动外侧架子绕着旋转轴旋转。

如图

如图
  • 打卡等级:论坛老炮
  • 打卡总天数:1305
  • 打卡总奖励:4125
发表于 2016-9-26 19:12:39 | 显示全部楼层
用尺子拉一下行程就好了,压力什么的都很低。缸径选32的就行
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:247
  • 打卡总奖励:1113
发表于 2016-9-26 19:43:20 | 显示全部楼层
本帖最后由 交流学习 于 2016-9-26 19:50 编辑

此机构为费力杠杆机构,油缸在伸出时,遇到的力是变化的,所以问题不在油缸,而在控制系统。如果需要机构运动匀速平稳,建议:
建议绘制草图,计算分析,各个节点或极限位置的受力,再反向推算阀控缸的模型。
如果只是简单的打开折叠,选个开关阀,即可。

如果需要,回油处加个平衡阀,更好。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:247
  • 打卡总奖励:1113
发表于 2016-9-26 19:49:00 | 显示全部楼层
计算杠杆最费力位置,即杠杆最短距离时的需要的输出力=额定压力*油缸面积-摩擦力,即可粗略估算出。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-9-26 20:01:22 | 显示全部楼层
像是四连杆机构。要考虑两端的死点,速度(变化),负载力矩或阻力矩。做机构的三个特征状态简图,两段点和速度最大点,可求得。
回复

使用道具 举报

 楼主| 发表于 2016-9-27 07:56:04 | 显示全部楼层
aliolion 发表于 2016-9-26 19:12
用尺子拉一下行程就好了,压力什么的都很低。缸径选32的就行

可是要编写技术手册,不知道怎么写
回复

使用道具 举报

 楼主| 发表于 2016-9-27 08:01:46 | 显示全部楼层
交流学习 发表于 2016-9-26 19:43
此机构为费力杠杆机构,油缸在伸出时,遇到的力是变化的,所以问题不在油缸,而在控制系统。如果需要机构运 ...

谢谢,您说的受力分析,比如在图片中的状态,我想展开的话,油缸的推力计算主要是跟外侧架子受的摩擦力有关吗?
回复

使用道具 举报

 楼主| 发表于 2016-9-27 08:03:20 | 显示全部楼层
交流学习 发表于 2016-9-26 19:49
计算杠杆最费力位置,即杠杆最短距离时的需要的输出力=额定压力*油缸面积-摩擦力,即可粗略估算出。

小弟受教了,谢谢啦
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1305
  • 打卡总奖励:4125
发表于 2016-9-27 09:27:08 | 显示全部楼层
sdau20101143 发表于 2016-9-27 08:03
小弟受教了,谢谢啦

这个数据计算是静态的,而在地里喷药是动态,受车速,地形的影响。注:改变喷幅的时候一般不会停下来折叠。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:76
  • 打卡总奖励:82
发表于 2016-9-27 10:21:53 | 显示全部楼层
测绘一下CAD拍一下图就行了啊
