ls负载敏感是不是只能用于多负载联动控制,而不能实现多负载复合动作?

    [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:35
发表于 2016-9-21 16:13:08 | 显示全部楼层 |阅读模式

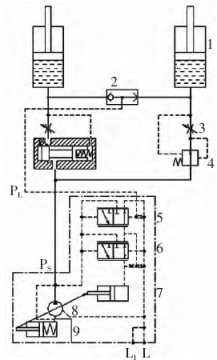

在负载是变化的情况下,ls负载敏感是不是只能用于多负载联动控制,而不能实现多负载复合动作?下面上图(论文里截的,不对的话敬请指正),我的分析是不能实现复合动作,但是如果不能实现,提出流量饱和又有什么意义呢?

ls负载敏感是不是只能用于多负载联动控制,而不能实现多负载复合动作?

ls负载敏感是不是只能用于多负载联动控制,而不能实现多负载复合动作?
  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:6
发表于 2016-9-21 16:22:46 | 显示全部楼层
负载敏感本为复合动作而生,为啥要说他不能实现多负载复合动作呢??
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:35
 楼主| 发表于 2016-9-21 16:37:34 | 显示全部楼层
zhanghaibowin 发表于 2016-9-21 16:22
负载敏感本为复合动作而生,为啥要说他不能实现多负载复合动作呢??

那如果以上图分析的话确实不行,还是我的理解有问题?望大神指教
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:967
  • 打卡总奖励:2842
发表于 2016-9-21 18:00:55 | 显示全部楼层
泵流量足够的情况下,不管负载如何变化,阀3前后的压差一定,流量就只跟开口量有关系,所以可以实现多负载符合动作
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1305
  • 打卡总奖励:4125
发表于 2016-9-21 21:40:03 | 显示全部楼层
我理解的是如果负载长时间用复合动作,流量基本和泵的最大排量接近就是流量饱和,负载敏感的意义就不大了
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:35
 楼主| 发表于 2016-9-21 22:27:32 | 显示全部楼层
dirk 发表于 2016-9-21 18:00
泵流量足够的情况下,不管负载如何变化,阀3前后的压差一定,流量就只跟开口量有关系,所以可以实现多负载 ...

原理是都这么说,因为暂时接触不到实物,所以分析回路,泵的输出压力到底由谁决定?(是不是泵的输出压力一直会比负载1的压力高2-3MPa?由两个节流口决定流量,如果说将负载2的节流口调大,会出现什么情况?是不是就不会调节泵的排量,流量不会变化?)(如果按教科书上,泵的压力由负载决定,那么就会是负载较小的先动,大的后动了,不能实现复合动作)。我想我是不是思路哪里出问题了,求指正啊。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:6
发表于 2016-9-22 09:20:11 | 显示全部楼层
凝雪 发表于 2016-9-21 16:37
那如果以上图分析的话确实不行,还是我的理解有问题?望大神指教

大神不敢当,我和你一样,都爱好研究液压,我来回答你提出的一系列问题:
1、泵的输出压力=所有负载的最高压力+图中阀芯5的弹簧压力(通常2-3MPa)
2、负载节流口调大,会使得泵的出口压力短暂的降低,导到阀芯5短处于右位,造成泵的斜盘变量缸7无杆腔泄了一点油,增加斜盘倾角,泵的排量变大。(这是减化的过程,实际各种阻尼孔相互作用,比这种描述要复杂的多)
3、如果系统流量足够的话,不同大小负载可以同时动作,你忽略了负载敏感阀上压力补偿器的作用,压力补偿器实际上就是减压阀,它把泵的出口压力降低成=负载+压力补偿器弹簧压力(通常为7bar,不同的阀,弹簧也不一样),因为有了压力补偿器,所以各种负载动作不受系统压力的影响。
4、至于抗流量饱和,它指的是当系统流量小于所有负载所需流量的时候,这时阀的前置压力补偿器不能按照比例分配系统流量,通常的办法是把压力补偿器进行后置,保证流量足够于否都按照各负载节阀口开度比例分配流量。。。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:76
  • 打卡总奖励:82
发表于 2016-9-22 10:29:17 | 显示全部楼层
复合动作时谁的负载小谁的动作就流畅
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:76
  • 打卡总奖励:82
发表于 2016-9-22 10:42:02 | 显示全部楼层
在流量饱和情况下才不会出现复合动作动作慢问题
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:967
  • 打卡总奖励:2842
发表于 2016-9-22 13:51:12 | 显示全部楼层
凝雪 发表于 2016-9-21 22:27
原理是都这么说,因为暂时接触不到实物,所以分析回路,泵的输出压力到底由谁决定?(是不是泵的输出压力 ...

比如说负载小的先动了,负载高的有一定的开口量,但是没有流量输出,此时高负载这片中的LS压力就会升高到P口压力,这个LS压力会反馈给泵让其加大排量去满足负载高的流量需求
回复

使用道具 举报
