换向阀的出口流量和压力。。为何上不去。。。

15852911786 · 发表于 2016-9-13 22:29:39

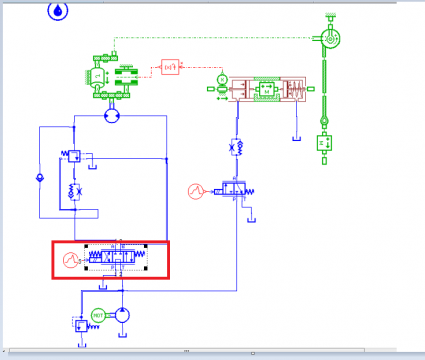

换向阀的出口压力和流量都很小。而我将液压泵和溢流阀的参数设置的比较大，也没作用。。。我试着改了上面部分的参数。发现除了改质量，其他没什么变化。。。但质量设置是没有问题的。。。所以请教各位指点。。。

kinghowe · 发表于 2016-9-14 08:27:41

1、泵的效率太低，打不上油来了；
2、换向阀内泄大？（你的原理图，好象有点问题，谁画的？）

18014893384 · 发表于 2016-9-14 08:43:47

电机转速有没有设置正确

18014893384 · 发表于 2016-9-14 08:45:20

还有一点，你这个图，油液经过换向阀之后，直接经过上面的溢流阀卸油口回油箱了

duanran · 发表于 2016-9-14 10:08:43

遇到问题我们往往会直接进入比较复杂的分析查找模式，而会忽略掉一些常识性的问题。
先确认一下液压油是否清洁、足够，液面是否高于泵的进油口，滤网是否堵塞，若是初次使用，看看泵内是否充满油液，必要时排气。。。
然后再进入较深层次的分析检查。
至于液压图，自己检查吧。

15852911786 · 发表于 2016-9-15 10:30:49

kinghowe 发表于 2016-9-14 08:27
1、泵的效率太低，打不上油来了；
2、换向阀内泄大？（你的原理图，好象有点问题，谁画的？）

从论文里抄来的。。。。我自己不太懂，刚开始学。。能推荐相关资料吗、谢谢

15852911786 · 发表于 2016-9-15 10:34:15

18014893384 发表于 2016-9-14 08:43
电机转速有没有设置正确

电机转速1700r/min。泵的转速2000r/min.排量126cc/r.因该没问题，我看过其他文献，大差不差也这个数。。。。

15852911786 · 发表于 2016-9-15 12:16:05

18014893384 发表于 2016-9-14 08:45
还有一点，你这个图，油液经过换向阀之后，直接经过上面的溢流阀卸油口回油箱了

没有呀，如果直接回油箱，起吊设备应该不工作，而现在负载有位移，有速度，只是特别小。我把右边的离合器部分全部删了，发现负载速度，位移有电像我要的那种参数了。。。。。

15852911786 · 发表于 2016-9-15 12:17:12

duanran 发表于 2016-9-14 10:08
遇到问题我们往往会直接进入比较复杂的分析查找模式，而会忽略掉一些常识性的问题。
先确认一下液压油是否 ...

好吧。。。。。。。。。。。。。。

xpgjjwan · 发表于 2016-9-16 10:20:14

应该是你换向阀的油口的最大开口流量设置的太小
