关于液压系统原理图中几个阀安装在一起的画法

[复制链接]
发表于 2016-9-12 10:04:38 | 显示全部楼层 |阅读模式

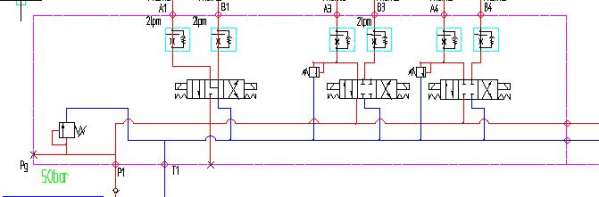

本人是个研究生,没有接触过实践。我知道学液压要与实践结合,然而种种原因。。这个就不多说了。我想请教各位前辈,大神,在液压系统中,几个阀是安装在一起的是不是要在液压系统原理图中体现出来,怎么体现?。。可能是有术语我不知道怎么表达。。就跟我上传的图一样。用一个框将将几个支路框起来。我觉得可能是安装在一个阀块上的。但是这么画有什么规则和标准,这是我想请教各位的。

关于液压系统原理图中几个阀安装在一起的画法

关于液压系统原理图中几个阀安装在一起的画法


发表于 2016-9-12 10:10:36 | 显示全部楼层
你的意思是用的叠加阀?比如你的中用的双单项节流阀,这个其实是一个阀,用一个框圈把这两个元件符号起来就可以。另外,你的第二个电磁阀进出口连错了
回复

使用道具 举报

 楼主| 发表于 2016-9-12 10:15:13 | 显示全部楼层
RichardXiong 发表于 2016-9-12 10:10
你的意思是用的叠加阀?比如你的中用的双单项节流阀,这个其实是一个阀,用一个框圈把这两个元件符号起来就 ...

哦哦。。谢谢指导。我在学校只学过普通阀的工作原理,所以也不太懂插装阀、叠加阀画起来有什么不一样。第二个电磁阀画错了,谢谢了~

点评

多争取现场机会,看看成熟的结构,这样对技术提升有很大帮助  发表于 2016-9-12 11:16
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:220
  • 打卡总奖励:642
发表于 2016-9-12 14:24:04 | 显示全部楼层
这种画法一般是插装阀,原则就是能表达出各自的相对位置、能描述所包含的元器件以及各自的压力流量、尺寸(比如节流孔)等等。
通过原理图能够列出物料清单,这样这个原理图就算是成功的。
