造纸机上的靴型压榨及液压控制分析（主要讲述靴板主加压和控制）

zhuchangdeng

靴形压榨是一项新型造纸压榨脱水技术,它的

应用大大改善了纸机在高速运行条件下的脱水性

能[ 1 ] 。与传统的压榨相比,靴形压榨的压区为传统

辊压榨压区的6～10倍。由于这个特性,在相同的

车速条件下纸页在靴型压区的停留时间为传统辊压

压区的6～10倍。同时,靴型压榨可以获得的线性

压力(800～1050kN /m) ,大大高于传统的辊压线性

压力(一般为70～120kN /m) [ 2 ] 。资料[ 3 ]显示,靴型

压榨有助于提高纸页脱水效率,更有利于纸幅的固

化,使纸幅在干燥之前获得更好的强度,从而使压榨

部获得更好的运行性能。同时,由于纸幅中含水量

的减少,也大大节省了干燥部的能量消耗。

1　靴型压榨的结构及工作原理

典型的靴形压榨主要由靴辊,背压辊( counter

roll) ,载荷锁紧装置以及一些辅助元件组成。其中,

典型的靴辊内部主要部件有压力靴,加载油缸,固定

横梁以及一些液压油管等组成(图1) 。

　　压力靴( the p ressure shoe)是靴型压榨的核心部

分(如图2 所示) ,它的一端连接着特制的液压油

缸,它们一起固定在靴辊内部的梁上,在油缸的作用

下压力靴向背压辊施加压力。压力靴的外部被一层

可转动的靴套包裹。液压油通过压力靴上特制的油

孔被注入到位于压力靴与靴套之间的凹陷槽内。由

于这些凹陷槽的设计非常独特,使靴板和靴套之间

产生一层高压油膜,并在高压油膜静力学和流体动

力学的的作用下,支撑、润滑和冷却靴板和靴套的作

用。这种流体润滑状态可以使摩擦处于功率消耗

低、磨损极其轻微的程度[ 4 ] ,因此大大延长了靴套

的使用寿命,同时减少了能耗。

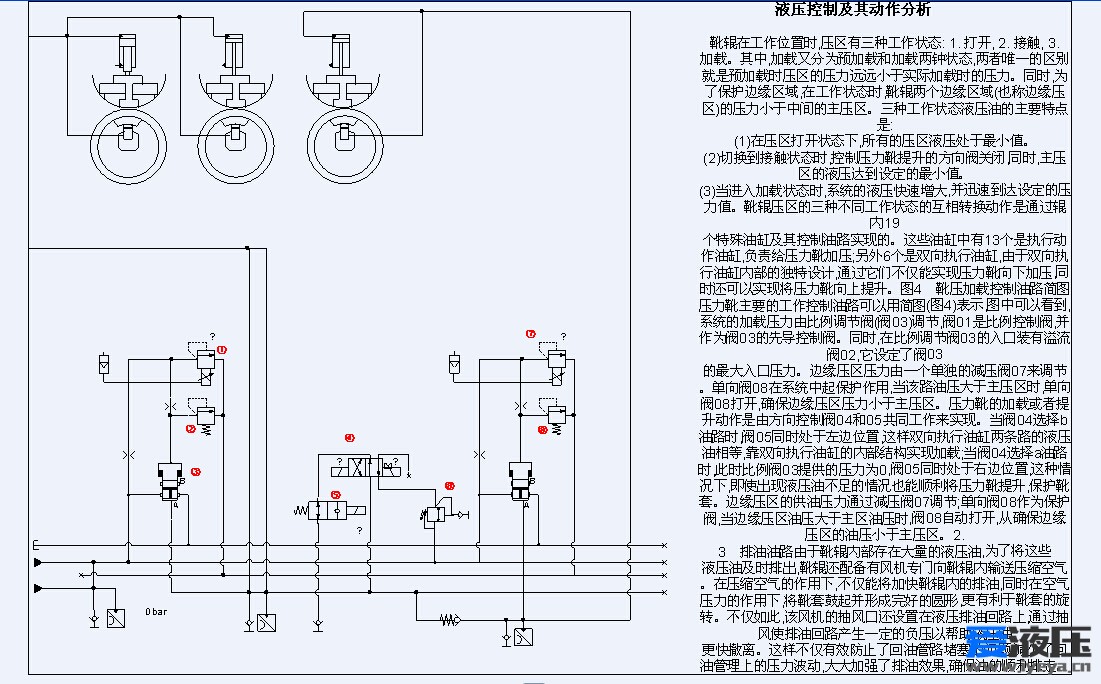

zhuchangdeng

搞纸造纸仪表气控兄弟有接触到些设备。内部资料。

duanran

有没有文字性的资料，照片看着，呵呵，有点不方便。

zhugang_01

搞造纸液压的有时间交流一下
