各位师傅 请问比例溢流阀端部调节螺栓作用

wgj

各位师傅 请问比例溢流阀端部调节螺栓作用

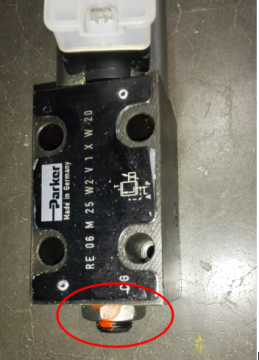

请问比例溢流阀端部调节螺栓 是不是调节阀的机械零位的 具体原理 作用是怎样的  谢谢

中华司机

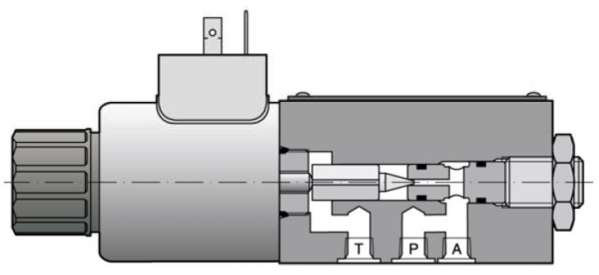

看样本，截面图一目了然。

wgj

好像还是有点不太明白{:8_250:}

lygbeyondgod

中华司机 发表于 2016-9-7 02:38
看样本，截面图一目了然。

调节中位？还是弹簧预紧力？

DQB

调节机械零位，一般不调整，会造成起始压力高或低和压力波动。

wgj

DQB 发表于 2016-9-7 11:20
调节机械零位，一般不调整，会造成起始压力高或低和压力波动。

  嗯 谢谢    但为什么会会造成起始压力高或低和压力波动  能详细分析下吗  谢谢您

DQB

wgj 发表于 2016-9-7 17:54
嗯 谢谢    但为什么会会造成起始压力高或低和压力波动  能详细分析下吗  谢谢您

要是把调节拧进去P、A进油口的阻力加大压力就大了。反之者相反。这款阀阀芯的移动量不大，我调整过，特别是松的话压力波动大，可能是阀芯移动量变大的原因吧。

BaggerBA1100

阀芯后有弹簧，阀芯位移影响弹簧予紧力，由此影响阀的开启压力

知不道不乱道

你的图看不太清，但比例溢流阀在导阀下边有一个可手动调节的溢流阀，起安全阀作用，用于限定溢流阀的最高压力。不知道是不是你指的

duanran

用于调节弹簧预紧力，也可以理解为零位。
