关于比例电磁阀工作原理疑问，求解答

shenqikong

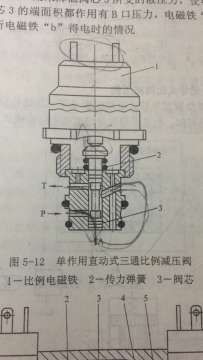

疑问一，图中比例减压阀工作油路如何，如何从p到a，又如何从a到t
疑问二，刚开始工作时阀芯处于最上面还是最下面
疑问三，旁边的油路时干什么用的
刚开始接触，书上没有详细说明，只说这是一个单作用直动式三通比例减压阀，求各位大牛帮助

吸铁石

　　图中比例减压阀工作油路，比例电磁铁未上电时，阀芯由复位弹簧作用，处于最上面(疑问二)，这时P到A是关闭的，A口得不到P口供给的压力，而且A到T是打开的，所以即便P口有压力，A口也建立不起压力来。当电磁铁上电后阀才开始工作，电磁力将阀芯往下顶(疑问二)，直到建立平衡，如果比例压力调到最大，则直到P到A处于打开状态，这时阀芯到达最下端(疑问二)，压力油先从P(通过阀芯调整后，疑问一)到A，处于直通，A到T是关闭状态(实际还会存在基本泄露，适当的泄露起到润滑作用)，如果比例压力没调到最大，则当A口建立起一定数值的压力后，A口压力会直接反馈给阀芯，克服比例控制的电磁力，并使阀芯开始往上移动，这样P到A的开口就会开始被阀芯往小调整，使得从P供到A路的压力逐步减少(疑问三，旁边的油路是从P口过来，实际是经阀芯调整过的压力油，并通向A路)，直到A路建立起稳定的压力后，阀芯便停止上移，如果A路的压力过冲，不管是建立压力过程中，还是受负载外力影响而过冲，当超过了比例电磁铁的设定压力，就会反馈给阀芯，克服比例控制的电磁力，进一步使得阀芯继续上移，从而使A到T的通路开口变大(疑问一)，从而降低A口的过冲压力，达到稳定的压力的目的。直动阀应该是最容易直观理解的的液压元件之一了。

shenqikong

吸铁石 发表于 2016-9-6 08:45
　　图中比例减压阀工作油路，比例电磁铁未上电时，阀芯由复位弹簧作用，处于最上面(疑问二)，这时P到A是关 ...

感谢吸铁石老师的讲解，很细致。也就是说经过减压的油是从旁边的油路流向A口的是么，之前以为是直接从正下方的口流出，看见阀芯正好挡住了那个口，所以一直不理解。
