电磁阀请教

江海一粒 · 发表于 2016-8-24 17:02:50

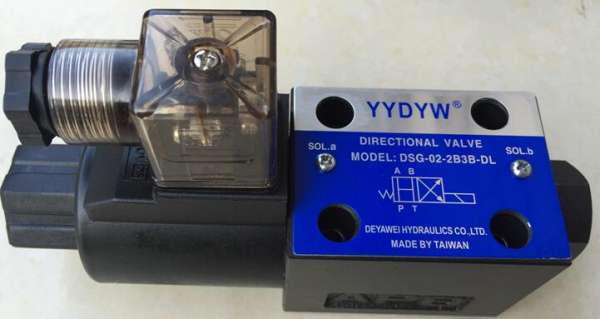

各位老师：左边方格为失电时候的状态吗？失电的时候，它们的4个接口表示都通吗？
是个2位4通阀吗？

wgj · 发表于 2016-8-24 20:37:55

对的 2位的阀弹簧端都是失电状态

lzchnhuyy · 发表于 2016-8-24 20:57:25

这是一个两位四通电磁换向阀，如你所述，不得电的时候左边方格处于工作位，而左边方格机能是H型，所以四个油口互通且只有回油背压；当线圈得电的时候，右边方格处于工作位油口机能为P通B,A通T。

液压粉 · 发表于 2016-8-25 14:02:20

- 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-44743-1-1.html

小鱼儿与花无缺 · 发表于 2016-8-25 21:23:34

没有问题，完全正确

吾杏仁 · 发表于 2017-5-22 07:15:47

理解正确

jiatianxia · 发表于 2017-5-29 18:46:09

江海一粒发表于 2016-8-24 17:02
各位老师：左边方格为失电时候的状态吗？失电的时候，它们的4个接口表示都通吗？
是个2 ...

是的，失电的时候都是相互联通的，是一个两位四通阀

13028944923 · 发表于 2017-6-10 10:11:31

是的APBT都通，得电时PB AT
