HCD做三通阀的例子,请问初始状态阀芯怎么平衡的?

[复制链接]
  • 打卡等级:偶尔看看
  • 打卡总天数:174
  • 打卡总奖励:202
发表于 2016-8-22 09:56:21 | 显示全部楼层 |阅读模式
本帖最后由 tczz 于 2016-8-22 10:42 编辑

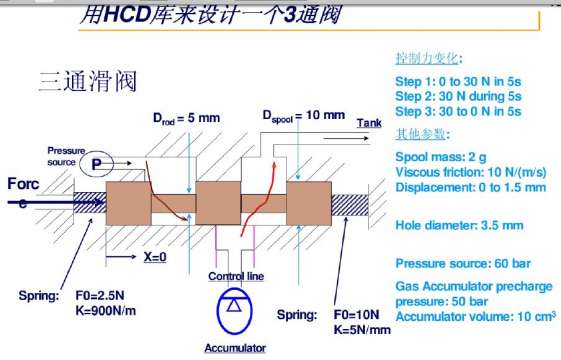

HCD做三通阀的例子,初始状态阀芯怎么平衡的?左边弹簧F0=2.5N,右边F010N,是要重新计算平衡点吗?阀芯在什么位置平衡的呢?谢谢各位大神解答。
这个F0是不是表示预应力?

HCD做三通阀的例子,请问初始状态阀芯怎么平衡的?

HCD做三通阀的例子,请问初始状态阀芯怎么平衡的?
  • 打卡等级:伴坛终老
  • 打卡总天数:2430
  • 打卡总奖励:5773
发表于 2016-8-23 08:51:07 | 显示全部楼层
控制力是指“Forc"这个力吗?这是一个循环控制过程?
如果控制力为0时是初始点,由于阀芯直径是一直的,那么,右侧的弹簧力在此位置时是10N,而左侧为2N,则阀芯肯定向左滑动;但左侧弹簧的刚度为(0.9N/mm),右边的是(5N/mm)。那算个方程吧:2+0.9X=10-5X,解之得,x=1.358mm。初始平衡点向左移1.358mm,对不?
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:174
  • 打卡总奖励:202
 楼主| 发表于 2016-8-23 09:59:37 | 显示全部楼层
kinghowe 发表于 2016-8-23 08:51
控制力是指“Forc"这个力吗?这是一个循环控制过程?
如果控制力为0时是初始点,由于阀芯直径是一直的,那 ...

别的不知道,但是你的方程绝对是列错了。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:171
  • 打卡总奖励:539
发表于 2016-8-24 09:06:26 | 显示全部楼层
两个弹簧力相等的时候,不就平衡了?图上的状态是加了外力之后的平衡点
