液压电磁阀工作原理请教！

江海一粒 · 发表于 2016-8-19 15:29:38

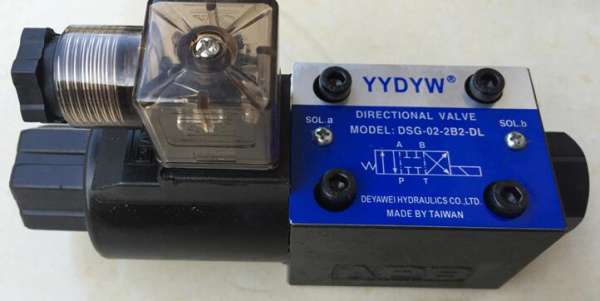

各位大侠，本人刚学液压，问一下，此电磁阀；是几位几通，常态下是怎么情况；3个方格代表怎么意思！谢谢

lygbeyondgod · 发表于 2016-8-19 16:49:00

这是一个典型的三位四通电磁阀，是O型机能，你所指的常态是说阀在中位。

zzfjct · 发表于 2016-8-19 16:50:24

二位四通电磁换向阀，断电P→A，B→T；通电P→B，A→T；换向过程中4油口不通（过渡机能O）。

CarryBoy · 发表于 2016-8-19 16:50:49

三位四通中封式，三个方格代表工作位数

13861358109 · 发表于 2016-8-19 19:00:51

3楼正确，此阀很普通且常见

Eunhyo1988 · 发表于 2016-8-19 20:14:37

二楼正解，为两位四通阀，中间为过渡机能，不能算位！

xzzxsun · 发表于 2016-8-19 21:14:11

还是3楼说的对。

lyn881219 · 发表于 2016-8-19 21:28:21

三楼威武，顶一个！

唉！液压 · 发表于 2016-8-20 00:05:30

二楼说的对，两位四通，中间过渡

江海一粒 · 发表于 2016-8-20 08:57:41

1：中间一方格为虚线，代表为过渡机能吗？以后看到中间为虚的方格就是过渡机能吗？
2：中间一格表示全部接口不通，中间全部不通的状态，此电磁阀在工作中能做的到吗？即可以起到和三位5通电磁阀中封的作用一样吗？
3：一般的2位阀不是就2个方格吗？那它为怎么是3格，可以帮忙解释一下吗？
