AMESim阻尼孔计算公式

xlykko

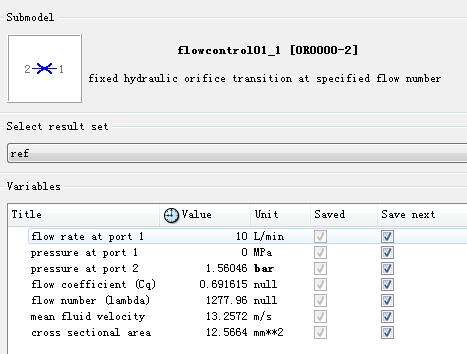

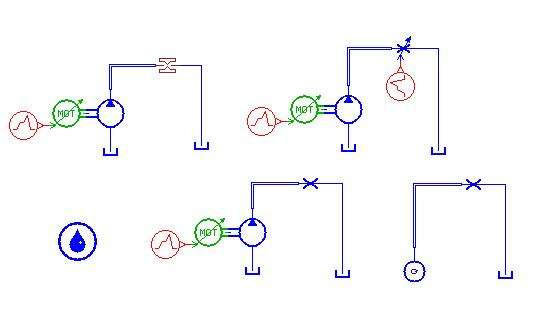

最近想按照阻尼孔的计算公式设置一些参数，可是仿真的时候傻眼了，理论计算和仿真参数对不上。以下是我的参数设置，液压源流量，10L/min，阻尼孔直径4mm。比较了几种不同的阻尼孔建模方法，结果一样。可是结果和理论完全对不上啊。。。求指教，看看问题出哪里了？

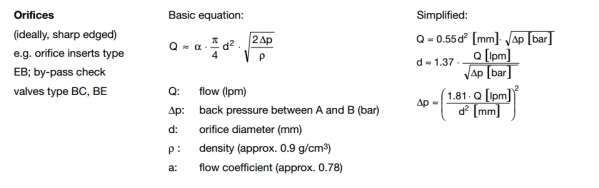

阻尼孔计算公式参考：https://www.iyeya.cn/thread-22385-1-1.html

Henson

流量系数一个0.78，一个0.69另外你建的模型中管路会对阻尼产生影响

xlykko

Henson 发表于 2016-8-4 19:44
流量系数一个0.78，一个0.69另外你建的模型中管路会对阻尼产生影响

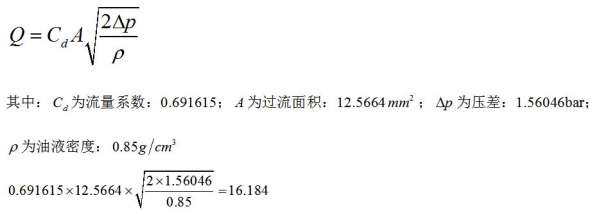

我是按照上面的公式套单位的，数值是按照AMESim中显示的参数计算的，还有那个管路虽然会有影响，但是我计算的时候考虑的仅仅是阻尼孔两端的压差、流量和过流面积啊，管路应该对我的计算没影响吧

Henson

xlykko 发表于 2016-8-4 20:33
我是按照上面的公式套单位的，数值是按照AMESim中显示的参数计算的，还有那个管路虽然会有影响，但是我计 ...

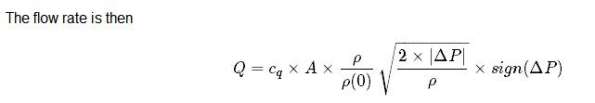

amesim中节流孔流量计算公式用的是eqarea，和你前边给出公式的有所不同

Henson

xlykko 发表于 2016-8-4 20:33
我是按照上面的公式套单位的，数值是按照AMESim中显示的参数计算的，还有那个管路虽然会有影响，但是我计 ...

如果你指定的是孔径和流量系数，则计算公式是orif3f，你手算和仿真出来的差别有多大，是以2口的压力为衡量标准么

xlykko

Henson 发表于 2016-8-6 13:14
amesim中节流孔流量计算公式用的是eqarea，和你前边给出公式的有所不同

不一样？不是cross sectional area 么？

xlykko

Henson 发表于 2016-8-6 13:23
如果你指定的是孔径和流量系数，则计算公式是orif3f，你手算和仿真出来的差别有多大，是以2口的压力为衡 ...

我用的是流量。如果按照上面的参数计算，得出的结果大约是实际流量的1.6倍。
orif3f的计算公式好像和那个公式没啥区别吧，最大的不同在于相对密度，这个相对的相对的那个呢，不懂

Henson

xlykko 发表于 2016-8-8 11:36
我用的是流量。如果按照上面的参数计算，得出的结果大约是实际流量的1.6倍。
orif3f的计算公式好像和那 ...

我弄得仿真和手算结果在小数点后两位才开始有差别，你的手算公式单位取的对不？建议好好梳理下单位，如果再不对，俺不晓得

xlykko

Henson 发表于 2016-8-9 11:21
我弄得仿真和手算结果在小数点后两位才开始有差别，你的手算公式单位取的对不？建议好好梳理下单位，如果 ...

真的成功了？
那你可不可以帮我看看我的错在哪了，拜托了

Henson

xlykko 发表于 2016-8-9 11:54
真的成功了？
那你可不可以帮我看看我的错在哪了，拜托了

我觉得你单位换算不对，压力用pa，面积米平方，密度kg/m3,得出流量是m3/s,然后再换算成lpm，再，试试？
