求助我的油冷却器为什么容易损坏

  [复制链接]
发表于 2016-7-15 10:21:01 | 显示全部楼层 |阅读模式

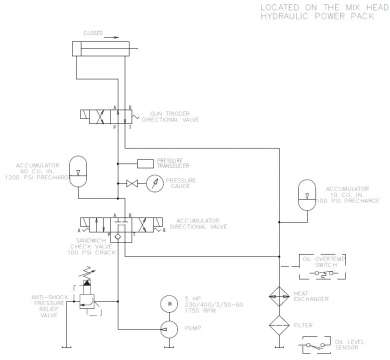

在线请求坛里的高手看看我的液压图,为什么油冷却器经常损坏,现在回流的那个储能器充气芯那漏油,正常吗?还有就是换向时冲击很大,

液压图

液压图
  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:23
发表于 2016-7-15 13:11:10 | 显示全部楼层
你吧蓄能器关了就没有什么冲击了吧,应该换向阀换向的时候压力突然释放,造成冲击。和流量突然增大,导致回油憋压,冷却器就容易坏
回复

使用道具 举报

 楼主| 发表于 2016-7-15 13:23:28 | 显示全部楼层
hzb1990 发表于 2016-7-15 13:11
你吧蓄能器关了就没有什么冲击了吧,应该换向阀换向的时候压力突然释放,造成冲击。和流量突然增大,导致回 ...

对啊,就是在突然换向时产生的冲击很大,关了也一样的冲击很大,那回油管道上安装蓄能器到底有作用没有呢?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:23
发表于 2016-7-15 13:48:04 | 显示全部楼层
352057 发表于 2016-7-15 13:23
对啊,就是在突然换向时产生的冲击很大,关了也一样的冲击很大,那回油管道上安装蓄能器到底有作用没有呢 ...

感觉没有多大用,你可以在回油路上装压力表看看,有多大压力,检查一下回油路有没有堵塞。还有换向的时候是三位阀响?还是2位的
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-7-15 14:01:47 | 显示全部楼层
可能流量计算有误,未考虑无杆腔回油的问题。蓄能器都拿掉,不考虑外载荷,换向冲击要小些。
回复

使用道具 举报

 楼主| 发表于 2016-7-15 15:22:37 | 显示全部楼层
hzb1990 发表于 2016-7-15 13:48
感觉没有多大用,你可以在回油路上装压力表看看,有多大压力,检查一下回油路有没有堵塞。还有换向的时候 ...

回油大概有200多psi,油冷器最大设计压力为300psi。换向时2位和3位都是同时换向的,补压时是由3位换向补压,求怎么样改善这样的回流压力冲击。谢谢!
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:509
  • 打卡总奖励:1516
发表于 2016-7-15 15:32:18 | 显示全部楼层
充气芯漏油,是否皮囊破损了。。。
回复

使用道具 举报

 楼主| 发表于 2016-7-15 15:40:11 | 显示全部楼层
Eunhyo1988 发表于 2016-7-15 15:32
充气芯漏油,是否皮囊破损了。。。

有可能,现在还没有更换,还没有找到相匹配的
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:509
  • 打卡总奖励:1516
发表于 2016-7-16 08:26:47 | 显示全部楼层
352057 发表于 2016-7-15 15:40
有可能,现在还没有更换,还没有找到相匹配的

嗯,那得好好检查下。如果皮囊破损也就起不到吸收冲击的作用了!先把这个搞定在看其他。。。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:4
发表于 2016-7-16 23:27:43 | 显示全部楼层
冷却器经常坏我觉得应该是补油的换向阀冲击带来的。你的流量是多大 的?会不会冷却器设计的流量小了呢? 个人浅见
回复

使用道具 举报
