讨论一下图纸中哪一种O型圈设计是对的??

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2016-7-8 23:47:10 | 显示全部楼层 |阅读模式

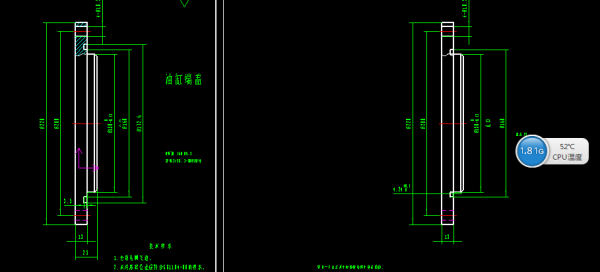

图纸在附件中,请下载讨论一下


补充内容 (2016-7-9 20:34):
左边是正确的。。。。

讨论一下图纸中哪一种O型圈设计是对的??

讨论一下图纸中哪一种O型圈设计是对的??

Desktop.zip

975.16 KB, 下载次数: 7

售价: 5 金钱  [记录]  [购买]

讨论一下图纸中哪一种O型圈设计是对的??

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
 楼主| 发表于 2016-7-8 23:47:52 | 显示全部楼层
关于轴向密封的。。图纸请对比一下
回复

使用道具 举报

  • 打卡等级:伴坛终老
  • 打卡总天数:2456
  • 打卡总奖励:5808
发表于 2016-7-9 08:17:57 | 显示全部楼层
个人觉得,无论从哪个角度来看,左侧更合理些。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 2016-7-9 13:43:45 | 显示全部楼层
左图。右图的局部剖面斜线呢?
回复

使用道具 举报

发表于 2016-7-9 19:20:31 | 显示全部楼层
左侧的合理,右侧的密封设计不理解怎么密封。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-7-9 20:46:57 | 显示全部楼层
右边原本可以,只是偶件的倒角使密封性变坏。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:116
  • 打卡总奖励:433
发表于 2016-7-12 21:01:31 | 显示全部楼层
我感觉都不对,应该放在突台上
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:95
  • 打卡总奖励:276
发表于 2016-7-14 10:57:49 | 显示全部楼层
单纯从结构上来说,左边好些。但是现实中不会是这样的。你可以多看看这类图纸,你的端盖凸台(暂时这么称)要插入缸筒配合,缸筒内有倒角,凸台下有圆角,才能确保配合,右侧图就会失效啊。但是左图也不合理,密封很容易出现问题。
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:99
  • 打卡总奖励:528
发表于 2016-8-11 13:01:06 | 显示全部楼层
放在凸台上密封效果好,放在端面上多种加工因素影响密封性。
回复

使用道具 举报

发表于 2016-8-11 20:37:56 | 显示全部楼层
两种都不太合理,o型圈应该是加在跟缸筒内壁配合的圆柱面上 ,
回复

使用道具 举报
