请教一个HSG液压缸的卡键问题

13517288605

本人最近要用到一款HSG 带卡键的油缸。。
设计的时候有点棘手。

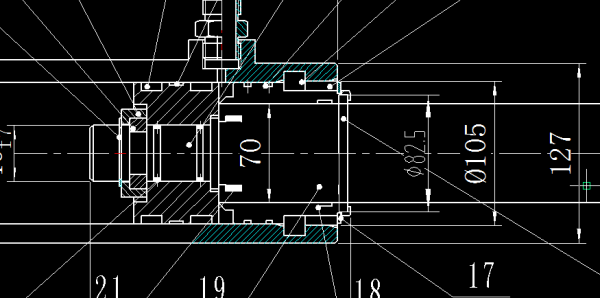

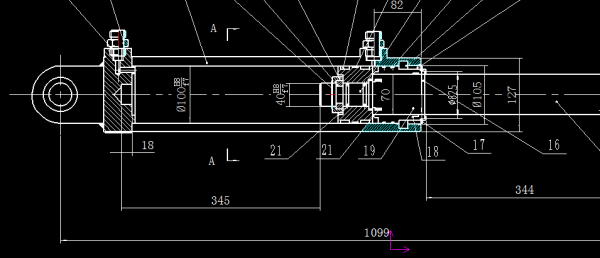

油缸外径127，内径100，活塞杆70，这个属于标准的HSG卡键式液压缸。使用压力小于6.3MPa
。
活塞杆70，液压缸前端盖的密封圈直径82.5（铁岭国旺TLGW-16-70 J形无骨架油封外径82.5）
然后采用卡键固定缸筒和前端盖

求救各位大神。不知道该怎么办？、
1、内径100-82.5=17.5，怎么设计卡键。17.5还要减去轴直径100对应的卡簧槽？？？、
2、缸壁厚度（127-100）/2=13     13减去卡键的一般，


两个问题都涉及到此处卡键如何设计？？？、


求指点

a9902229

导向套与活塞杆没有密封啊 骨架油封是放到哪里了 骨架油封前面是不是有2道密封了啊？
