液压的画法与画图工的智商

十年误国

这里的液压图，没一张合格的，我说过多次，但这帮脑残画图工从不学习。你们的素质真是很差，智商很失败。不光是你们，就网上的液压图，也没一张合格的。关键词就是简单，你们设计个系统，烂复杂就算了，连它妈液压图都画不好，线段都整得烂复杂。

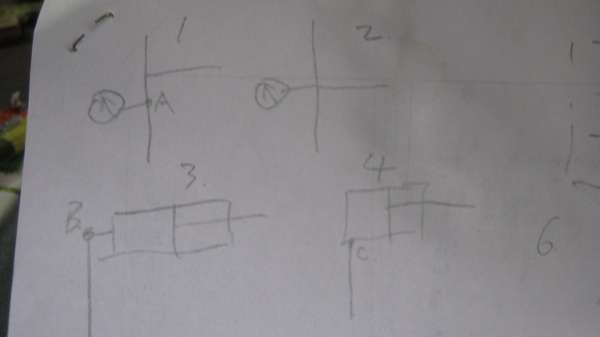

第一，不要乱分岔，比如图一和图二，那个压力表，你要按图二画，图一就是乱分岔。

第二，不要乱折转，比如图三那个B点就是乱折转，要按图四画。

十年误国

第三，不要乱打方框，有几八用，代表这几个液压件在一块阀板上？还它妈嫌不够乱嘛，关键你们乱打方框，也不是出自你们的思想，而是人云亦云，人搞亦搞，你们就是一堆没思想的蠢货。

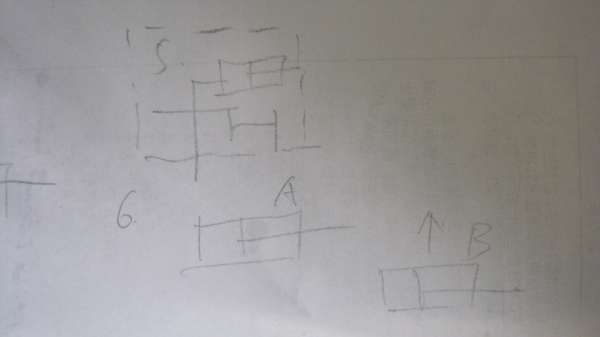

第四，不要乱交叉，要极力避免交叉，我设计的系统，画的液压图，也不算简单，但我就有本事不出现一处交叉。

第五，回油线一定就地画个小油箱符号就地解决，不要拉多长的线，回泵处的油箱，我发现十个画图工里有九个，喜欢乱拉回油箱，把简单的东西搞得不能看。

十年误国

以上五个问题。

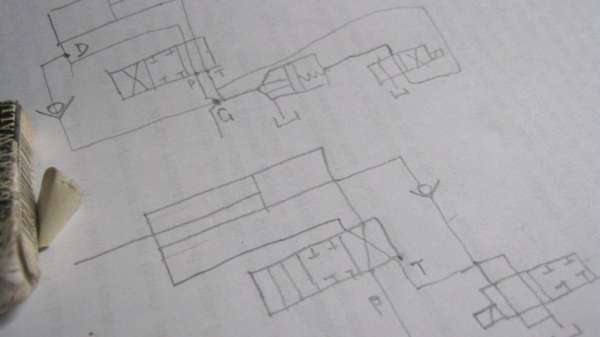

你看我下图，这个D点折转，G点交叉是怎么避免的，尤其是G点的交叉，我把三位四通换向阀的平行机能和交叉机能互换了位，还把缸头调了方向。而且原理上，把插装阀扔了，改过真是简洁。原图是行业内的上市公司伊之密的烂作。

你们的液压图，没一张不乱得象逼毛，都它妈不能看，是两个烂复杂的结合，原理烂复杂加上画图烂复杂。

好吧，好好学习我以上五点要求，做为你画液压画的圭臬。

吸铁石

智能再高也没多大屁用，情商也要适当提高才好用
不过估计你也看不见我说的，给别人作反面教材吧

二一黑客

十年误国 发表于 2016-6-27 16:25
第三，不要乱打方框，有几八用，代表这几个液压件在一块阀板上？还它妈嫌不够乱嘛，关键你们乱打方框，也不 ...

第五不是所有的回油线都能用油箱符号代替的，有的必须回回油过滤器产生一个背压和过滤，有的必须直接回油箱不能有背压。

zzfjct

三位阀的油口连接应该画在中位，二位阀的过渡机能一般不画。

十年误国

看到没，上面的回复，这些傻逼——

清风岭上喝杯茶

我认为这和智商没什么关系，制图和原理等得从开始就学扎实，不能走马观花一晃而过，否则就会出现楼主所说的这种情况。在实际的工作中就开始随便话，制图是很注重规则的。

hnkjdx320

这b装的，不满分没天理了，楼主地球太小，赶紧去外太空吧

liupeng1216

图纸只是li交流的工具，不要过分看重
