高手们解释一下这个插装阀的原理

[复制链接]
发表于 2016-6-23 09:12:56 | 显示全部楼层 |阅读模式

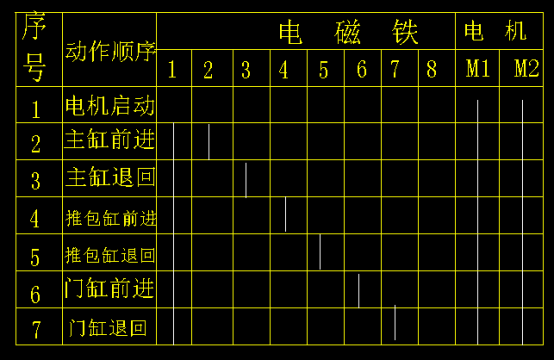

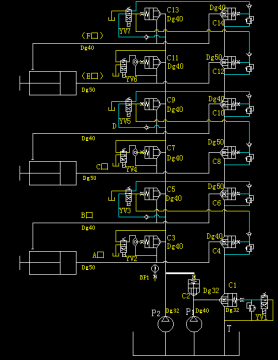

这是一个液压压块机插装阀的原理图,希望高手们指点一下

原理图

原理图

高手们解释一下这个插装阀的原理

高手们解释一下这个插装阀的原理
  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 2016-6-23 12:41:46 | 显示全部楼层
本帖最后由 zzfjct 于 2016-6-23 15:00 编辑

不是前几天那个帖子吗?威格士系列二通插装阀,无杆腔进油阀C3/C7/C11带单向功能,所有回油阀C4/C6/C8/C10/C12/C14带调压(溢流)功能,每个电磁阀控制一个动作(YA1控制低压泵电磁溢流阀),还要怎么解释?
