请问使用HCD,一个三位三通阀应该如何设计 谢谢

[复制链接]
发表于 2016-5-30 17:18:49 | 显示全部楼层 |阅读模式
液压库没有这个元件 , 最好标下p口和ab以及控制口 谢谢了

请问使用HCD,一个三位三通阀应该如何设计 谢谢

请问使用HCD,一个三位三通阀应该如何设计 谢谢
 楼主| 发表于 2016-5-30 17:19:37 | 显示全部楼层

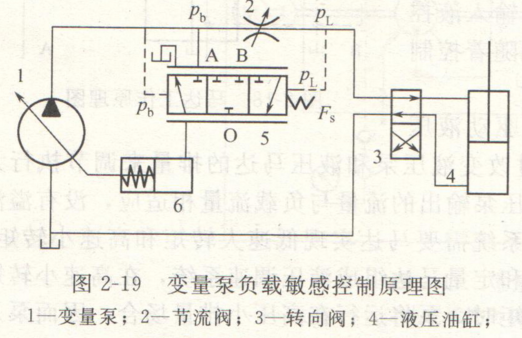

三位三通液动阀
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:263
  • 打卡总奖励:819
发表于 2016-5-30 22:52:08 | 显示全部楼层
该系统为进口节流调速回路,起始阶段,Pb>PL,Pb-PL于Fs比较,大则处于左位,缸6与回油连通,泵流量最大,液压缸快进;相等则处于中位,此时泵处于上一阶段末的排量值,相当于定量泵;小于则处于右位,缸6与Pb点接通,随着负载的增加,泵的排量变小,液压缸工进。
- 本文出自液压圈,原文地址:https://www.iyeya.cn/thread-43450-1-1.html
回复

使用道具 举报

发表于 2016-5-30 23:44:48 | 显示全部楼层
用液压元件设计库里面的元件进行建模呀
回复

使用道具 举报

 楼主| 发表于 2016-5-31 07:59:35 | 显示全部楼层
yiliya 发表于 2016-5-30 23:44
用液压元件设计库里面的元件进行建模呀

求帮忙构建一个 网上查的资料实在看不懂
