请教各位前辈一个液压油箱图纸的问题

艾尼萨 · 发表于 2016-5-24 19:21:55

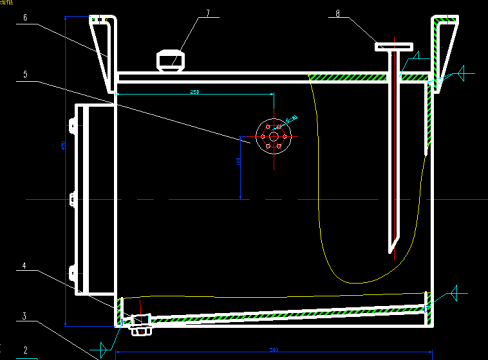

那个符号是什么意思呀指的地方是啥啊求各位不吝赐教

zzfjct · 发表于 2016-5-24 20:36:42

焊缝代号—标准焊

艾尼萨 · 发表于 2016-5-24 20:59:13

zzfjct 发表于 2016-5-24 20:36
焊缝代号—标准焊

我能问下它在这里表示有什么作用吗麻烦你了

dyt · 发表于 2016-5-25 07:19:55

指焊接符号，两边对称焊

wyziyeya · 发表于 2016-5-25 09:06:12

1.焊接符号，对称角焊，严格说应该还丢掉了焊高尺寸
2.这个图纸出的就有问题
（1）看起来不伦不类的
（2）这应该是装配图，不应该出现焊接符号
（3）焊接符号应该出现在下一级的焊接组件上
（4）如果真是在这里标注焊接符号，那也缺少太多要标注的地方，焊接符号没有标焊高、几处等等。。。

艾尼萨 · 发表于 2016-5-25 10:02:02

dyt 发表于 2016-5-25 07:19
指焊接符号，两边对称焊

那个半边三角形的也是焊接符号吗有什么区别吗

艾尼萨 · 发表于 2016-5-25 10:05:32

wyziyeya 发表于 2016-5-25 09:06
1.焊接符号，对称角焊，严格说应该还丢掉了焊高尺寸
2.这个图纸出的就有问题
（1）看起来不伦不类的

谢谢你的解疑，让我学到了很多
