两个泵串联使用应注意哪些?

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:8
  • 打卡总奖励:62
发表于 2016-4-23 22:33:18 | 显示全部楼层 |阅读模式
在什么情况下会用的两个串联起来使用?前面的泵的排量要怎么来确定?
发表于 2016-4-24 09:13:43 | 显示全部楼层
以前也幻想过两泵串联,但放弃了,除非定制!
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:30
  • 打卡总奖励:196
发表于 2016-4-24 10:07:18 | 显示全部楼层
吸铁石 发表于 2016-4-24 09:13
以前也幻想过两泵串联,但放弃了,除非定制!

什么工况用到两个泵串联?

点评

外行看过来,以为可以触类旁通,但细想下,就发现许多地方需要变动才能实现,实用性不强,所以放弃了  发表于 2016-4-24 12:45
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-4-24 10:33:09 | 显示全部楼层
能如此用还真想不出来缘由。先考虑有其存在的合理性,想点解决问题的办法。我想应是先确定前泵,而后泵。后泵略大前泵,之间加补油阀和溢流阀。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:11
  • 打卡总奖励:34
发表于 2016-4-24 10:43:43 | 显示全部楼层
不用啊,两泵串联的情况虽然不常见,但也有很多啊,之前就用过伊顿的这种类型的,当时我们的发动机上只有一个取力口,所以将变量柱塞泵之后又串联了两个齿轮泵,最后就相当于是一个三联泵呢
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:11
  • 打卡总奖励:34
发表于 2016-4-24 10:45:27 | 显示全部楼层
至于你说的排量,那应该根据你的系统流量来定,按经验估算出一个流速来,然后根据发动机的转速求出一个排量,再到厂家样本中选一个相近的泵即可,
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:8
  • 打卡总奖励:62
 楼主| 发表于 2016-4-24 19:26:14 | 显示全部楼层
cqzyouxiang 发表于 2016-4-24 10:33
能如此用还真想不出来缘由。先考虑有其存在的合理性,想点解决问题的办法。我想应是先确定前泵,而后泵。后 ...

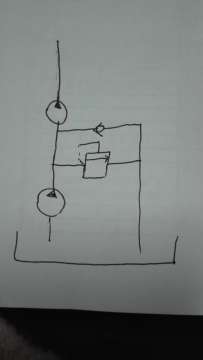

我在一台法国设备上见到这么用的,按理说应该是前泵比后泵排量大点,这样后泵才不会吸真空。 IMG_20160424_191920.jpg

点评

单向阀画反了  发表于 2016-4-24 20:06
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-4-24 20:44:41 | 显示全部楼层
本帖最后由 cqzyouxiang 于 2016-4-24 20:57 编辑

前后泵我们两个是否定义反了。如果上泵为前泵,如是说。不过单向阀画反了,发帖才注意“吸铁石”已指出了。初步猜想,两泵的结构形式不一样,不仅是排量上。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-4-25 10:43:06 | 显示全部楼层
一点新想法。两泵串联,大致两个目的:补油和增压。补油这个可以见到,也好理解。增压,原理上可行。如果说单泵压力提不上去,其中一个主要原因是内泄。两泵串联,即增加液阻两倍,不考虑强度和摩擦问题,压力约也能增加两倍。我想,这种效果在齿轮泵更能体现出来。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:8
  • 打卡总奖励:62
 楼主| 发表于 2016-4-25 21:39:02 | 显示全部楼层
cqzyouxiang 发表于 2016-4-24 20:44
前后泵我们两个是否定义反了。如果上泵为前泵,如是说。不过单向阀画反了,发帖才注意“吸铁石”已指出了。 ...

单向阀没反,原装设备上就是这么用的。
