关于鳄鱼式液压剪切机,为什么剪切力和压紧力不等

[复制链接]
发表于 2016-4-23 13:36:26 | 显示全部楼层 |阅读模式

关于鳄鱼式液压剪切机,为什么剪切力和压紧力不等

关于鳄鱼式液压剪切机,为什么剪切力和压紧力不等

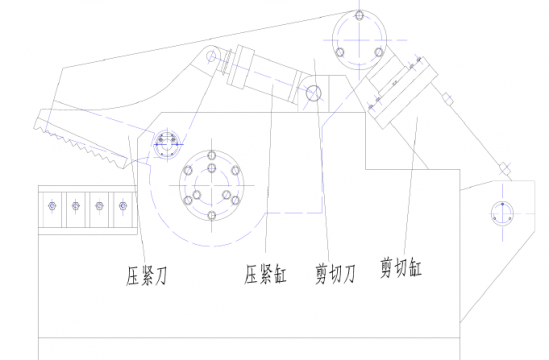

例如Q43-1200的剪切机,为什么最大剪切力120t,而压紧力最大只需20t,根据受力平衡,剪切力不应该等于压紧力吗?
  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-4-23 13:58:10 | 显示全部楼层
力臂不一样,剪切力臂近乎零。
回复

使用道具 举报

 楼主| 发表于 2016-4-23 15:17:32 | 显示全部楼层
cqzyouxiang 发表于 2016-4-23 13:58
力臂不一样,剪切力臂近乎零。

谢谢,我明白了,从左视图看就是以固定刀的左边缘为支点,剪切力臂就只有剪切刀与固定刀之间的缝隙,而压紧刀中心与固定刀左边相距较远,是吧。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-4-23 15:45:25 | 显示全部楼层
是的。剪切过程中,随物料接触变形,剪切力臂有所增加。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:14
  • 打卡总奖励:32
发表于 2016-4-23 17:36:18 | 显示全部楼层
不一样力臂,祝你成功
