新人求教，这种增压缸的流量怎么计算的？

夜空繁星 · 发表于 2016-4-22 10:57:07

本帖最后由夜空繁星于 2016-4-22 19:16 编辑

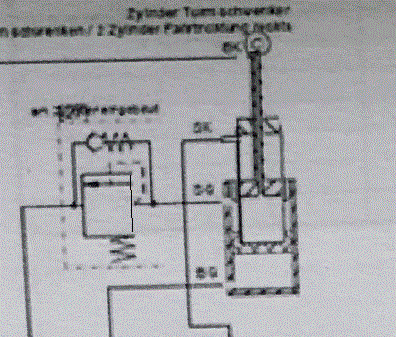

描述：增压式液压缸；小杆伸出，大杆也伸出的，属于联动；这种情况如何计算整个缸所需要的流量啊。查手册没找到呢？另外那个阀起什么作用啊？

十年误国 · 发表于 2016-4-22 11:53:12

本帖最后由十年误国于 2016-4-22 12:09 编辑

那上单向顺序阀，单向阀进增压活塞的回程油，顺序阀调前腔背压大小（即增压力）的。

这个图不清楚。小杆即小活塞的缸体，小杆往上动，增压活塞接触不到小杆，如何实现增压？

夜空繁星 · 发表于 2016-4-22 12:31:30

十年误国发表于 2016-4-22 11:53
那上单向顺序阀，单向阀进增压活塞的回程油，顺序阀调前腔背压大小（即增压力）的。

这个图不清楚。小 ...

小杆那边接了一个蓄能器的

zhanghaibowin · 发表于 2016-4-22 13:45:19

你这油缸上的三个油口都是连在一起的吗?蓄能器上还有根油管吗?整个清楚一点的图纸不行???

夜空繁星 · 发表于 2016-4-22 19:18:16

zhanghaibowin 发表于 2016-4-22 13:45
你这油缸上的三个油口都是连在一起的吗?蓄能器上还有根油管吗?整个清楚一点的图纸不行???

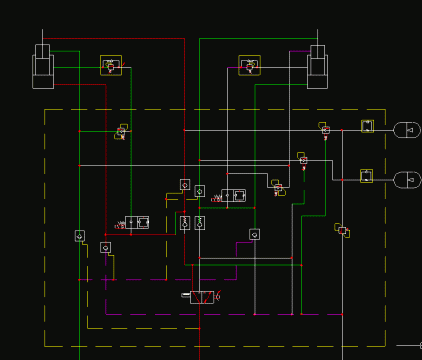

我重新上传了，请你解答下

夜空繁星 · 发表于 2016-4-23 08:03:57

十年误国发表于 2016-4-22 11:53
那上单向顺序阀，单向阀进增压活塞的回程油，顺序阀调前腔背压大小（即增压力）的。

这个图不清楚。小 ...

重新上传了,请多多指教哦

zhanghaibowin · 发表于 2016-4-23 13:54:20

三个问题需要确认:
1\增压缸的小杆和大杆都可以完全伸出吗?如果都可以完全伸出,不会起增压作用啊.
2\原理图里执行元件是哪一个,油缸?虚线框下方白色实线连接的那一个?
3\增压缸大缸有杆腔上连接的两位两通阀太模糊了,看不清楚控制方式.

夜空繁星 · 发表于 2016-4-25 08:23:53

zhanghaibowin 发表于 2016-4-23 13:54
三个问题需要确认:
1\增压缸的小杆和大杆都可以完全伸出吗?如果都可以完全伸出,不会起增压作用啊.
2\原理 ...

楼主有没有具体的联系方式啊？求告知，我传给你

zhanghaibowin · 发表于 2016-4-25 08:27:03

夜空繁星发表于 2016-4-25 08:23
楼主有没有具体的联系方式啊？求告知，我传给你

发个QQ还需要写这么多字.....QQ:20665887
