毕业论文求教,关于液压系统的设计

[复制链接]
发表于 2016-4-21 12:58:12 | 显示全部楼层 |阅读模式
谢谢昨天回复我的朋友。但是我还是不是很理解,也很困惑,已经在这卡了三四天了。。
导师给我要求的任务是:平台快速上、下降的时候是5mm/s,平台承载式受压的,下降的时候正常工况。
经过这些天我查书和AMESim仿真,比如用差动链接可以获得上下降一样的速度,但是我画的系统不对,无法得到正确曲线。
所以在这想请教各位大神,有没有那种液压系统回路呢?
我相信是有的,但是我画不出,不知道能否得到各位的帮助,帮我大概说一下思路,或者设计一下。谢谢了!如果可以帮忙,有点报酬也是可以的!




  • 打卡等级:论坛老炮
  • 打卡总天数:967
  • 打卡总奖励:2842
发表于 2016-4-22 06:44:43 | 显示全部楼层
想要差动PA大于负载就行,A是油缸的杆径不是无杆腔的直径
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2016-4-24 10:31:50 | 显示全部楼层
用流量控制阀控制
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2016-4-24 12:51:53 | 显示全部楼层

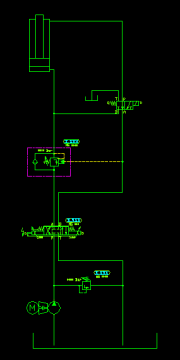

楼主是重直运动吗?可参考下图:

回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:1
发表于 2016-4-24 21:10:50 | 显示全部楼层
游勇 发表于 2016-4-24 12:51
楼主是重直运动吗?可参考下图:

这个图速度怎么精确控制?
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:8
  • 打卡总奖励:52
发表于 2016-4-29 11:25:04 | 显示全部楼层
调速阀控制流量,再根据油缸大小腔作用面积计算移动速度。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:2
  • 打卡总奖励:6
发表于 2016-5-3 16:25:13 | 显示全部楼层
变量阀和变量缸,不用流量阀,也是可以的
回复

使用道具 举报

发表于 2016-5-3 20:40:36 | 显示全部楼层
楼主最好把模型的截图放上来 这样大家可以帮你看一下 要不怎么猜呢?
