关于两位电磁阀左右端

十年误国

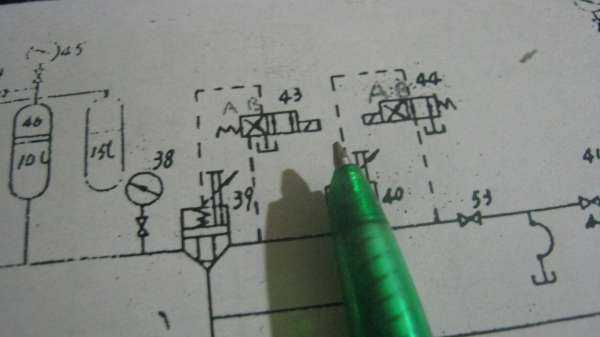

笔尖右边的两位电磁阀，是一般的两位电磁阀，叫I1型，特点是，线圈在阀芯的交叉机能端，线圈不得电，则是平行机能端机能，即P通A，得电后，推至交叉机能，P通B。

笔尖左边的两位电磁阀，是I3型，不常见，线圈在阀芯的平行机能端。

至于线圈在阀的哪端，一般来说，P孔在上，标牌冲你，线圈在右。前一阵买了几个山寨阀，线圈在左。这个线圈在阀的左端还是右端，和线圈处于平行机能端，还是交叉机能端无关。

十年误国

I1型，线圈在阀的右端，那么弹簧则在阀的左端。但是两位四通电液阀，弹簧也应在阀的左端。下午修机时，我就认为两位电液阀的弹簧应在阀的左端，结果搞错了，在它妈右端。

二位电磁阀的弹簧在阀体左端，为什么两位电液阀的弹簧在右端呢，还是有的两位电液阀的弹簧放在左端，有的放在右端？

吸铁石

　　这几天晕乎乎的，没细看你讲的，只记得都有电磁铁反装型的，当然也有出厂时装错方向的情况，一般安全性不太重要的机器上，工人们就是乱调换一气，实在搞不定了再请技术员，一个个鉴别。

十年误国

吸铁石 发表于 2016-4-20 22:20
　　这几天晕乎乎的，没细看你讲的，只记得都有电磁铁反装型的，当然也有出厂时装错方向的情况，一般安全性 ...

你说你这样的贴有什么价值，是谁在浪费本论坛的内存？请你以后少发些这种贴子，好不好？
你不是这几天晕，你一直就是个晕头涨脑的人，从我到本坛的第一天，就看出你是非常人了。

wjntige

我的观点：两位四通电液阀是I1 和I3型线圈的放置是相反。
原因：      是大部分阀机能都是左叉右平行（有2、3三位机能中是相反的），电磁铁在左，得电时候是交叉机能更换平行机能，电磁铁在右同理平行替代交叉机能。  所以我判断四通电液阀是I1 和I3型线圈的放置是相反。
