想咨询一下有关电液伺服系统中蓄能器的计算问题

1919191919

想咨询一下有关电液伺服系统中蓄能器的计算问题

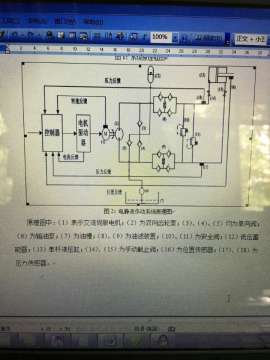

如此图所示，蓄能器想的是当泵有气穴产生时来给泵补油的，查看相关资料有关这个蓄能器计算需要知道系统最低压力与最高压力，这个最低与最高是跟泵有关吗？还有蓄能器容积如何计算？
请各位帮帮忙

1919191919

请各位帮帮忙,求救!!!!

hour56

该系统中补油主要是由输油泵提供，蓄压器主要还是减小压力冲击的作用。
蓄压器的压力与泵肯定有关系的，压力源就是泵；如图所示，该系统压力与双向齿轮泵（2）有关
蓄能器容积
               Q- 阀关闭前管内流量(L/min)
                L- 产生冲击波的管长(m)
                t- 阀由全开到全关的时间(s)
                p0- 充气压力(Pa)
                P2- 峰值压力(Pa)
                p1- 最低工作压力(Pa)

经验公式: V={4*Q*P2*(0.0164*L-t)/P2-P1}*10-6




1919191919

hour56 发表于 2016-4-13 16:14
该系统中补油主要是由输油泵提供，蓄压器主要还是减小压力冲击的作用。
蓄压器的压力与泵肯定有关系的，压 ...

您好  对于您的解答我很开心 ，但是麻烦在说的具体一些 ，这个您所说的阀是我的安全阀吗？这个峰值压力与最低工作压力是主要参考泵的还是整个系统的，由于我想选蓄能器的型号  不是很清楚蓄能器的充气压力等应该如何选取

游勇

由于液压缸两端面积不一样，当液压缸回缩时，多馀的液压油要从溢流阀泄掉，能耗很大，完全失去闭式回路可免节流的优点，建议楼主改棄。

hour56

1919191919 发表于 2016-4-13 19:35
您好  对于您的解答我很开心 ，但是麻烦在说的具体一些 ，这个您所说的阀是我的安全阀吗？这个峰值压力与 ...

该t是指负载的作用时间，即如作动筒从全缩回到全伸出的时间。压力指的是系统工作压力，该系统没有减压阀，所以只能与泵有关，调节泵的拖动功率完成。难道你用安全阀当减压阀用？蓄压器的充气压力只与最低工作压力有关，一般充气压力为最低工作压力的0.8~0.85。我的回复给你做个参考吧，你可以查查相关资料看看，希望对你有帮助。
