求大神出来给新人传道受业解惑

woshishen · 发表于 2016-4-12 11:43:30

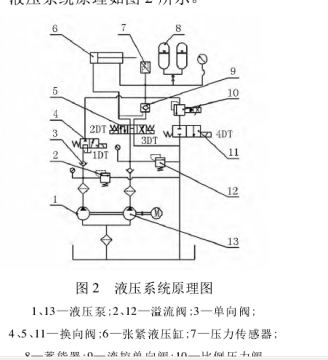

如图所示，在4DT得电的情况下，为了控制液压缸伸出，是2DT得电吗？还是在中位就可以吗？如果2DT得电，液控单向阀会打开吗？？回油路怎么走，能控制压力吗？

qwq913 · 发表于 2016-4-12 12:58:33

中位是h型的，2dt要得电，不然油就直接回油箱了，液控单向阀会被打开。

qwq913 · 发表于 2016-4-12 13:01:45

油从右面的泵出来经过三位四通电磁阀到达液压缸无杆腔，同时打开液控单向阀，有杆腔的油经过液控单向阀和电磁阀回油箱，压力的话应该是通过比例压力阀调节

做事别着急 · 发表于 2016-4-12 13:47:37

从图纸上看，2DT得电后4DT在的电没什么意义，因为当2DT得电后液控单项阀开启有杆腔在液控单向阀处回油，

whhx · 发表于 2016-4-12 14:15:37

从图上看1、4得电应该是保压回路，2、3只是起换向作用。不知道你是用在哪里的原理图？

woshishen · 发表于 2016-4-12 14:53:08

qwq913 发表于 2016-4-12 13:01
油从右面的泵出来经过三位四通电磁阀到达液压缸无杆腔，同时打开液控单向阀，有杆腔的油经过液控单向阀和电 ...

谢谢，我想问的是，2DT得电的情况下，有杆腔油直接从液控单向阀处走了。右边的比例压力阀还能调节压力吗？？

qwq913 · 发表于 2016-4-12 15:24:34

woshishen 发表于 2016-4-12 14:53
谢谢，我想问的是，2DT得电的情况下，有杆腔油直接从液控单向阀处走了。右边的比例压力阀还能调节压力吗 ...

12号溢流阀可以调节压力

woshishen · 发表于 2016-4-12 15:30:22

做事别着急发表于 2016-4-12 13:47
从图纸上看，2DT得电后4DT在的电没什么意义，因为当2DT得电后液控单项阀开启有杆腔在液控单向阀处回油，

我现在也不懂了，我的目的是用三位四通换向阀实现液压缸的前后移动，同时用比例压力阀、压力传感器和程序控制来实现压力的调节，形成反馈系统

woshishen · 发表于 2016-4-12 15:39:07

qwq913 发表于 2016-4-12 15:24
12号溢流阀可以调节压力

主要是要实现压力可调，能动态变化

qwq913 · 发表于 2016-4-12 15:44:37

woshishen 发表于 2016-4-12 15:39
主要是要实现压力可调，能动态变化

动态变化？意思是压力可以无级可调？
