帮忙看一下液压原理图

    [复制链接]
发表于 2016-4-11 20:35:05 | 显示全部楼层 |阅读模式

帮忙看一下液压原理图

帮忙看一下液压原理图

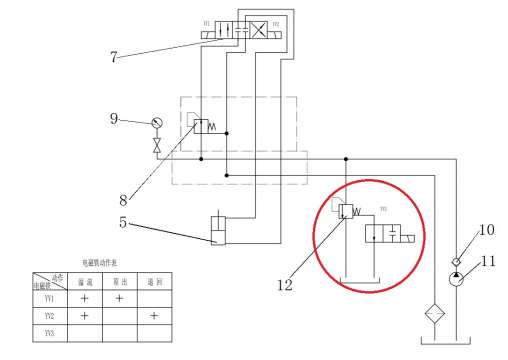

红圈内的是溢流阀还是顺序阀? 整体原理是什么?
  • 打卡等级:初来乍到
  • 打卡总天数:58
  • 打卡总奖励:150
发表于 2016-4-11 21:15:04 | 显示全部楼层
通电加载、断电卸载的电磁溢流阀。

点评

多谢!  发表于 2016-4-11 21:39
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:569
  • 打卡总奖励:2033
发表于 2016-4-11 21:15:07 | 显示全部楼层
溢流阀呀…………………………………………
回复

使用道具 举报

发表于 2016-4-11 21:31:52 | 显示全部楼层
这个我研究过,是溢流阀,当不通电时泵自动回流,有利于油液循环不升温,通电时溢流开始工作,保证油压不过高。
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:349
  • 打卡总奖励:1339
发表于 2016-4-12 09:02:24 | 显示全部楼层
电磁卸荷溢流阀,使泵无负载启动。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:5
发表于 2016-4-12 09:52:40 | 显示全部楼层
溢流阀,但这种接法不太好,应该直接将二位阀的P口与溢流阀P口并联,溢流阀控制系统压力,二位阀控制系统油泵的工作,二位阀最好换另一种功能,就是二位阀的电磁铁给电时系统压力才上来。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:7
发表于 2016-4-12 11:59:17 | 显示全部楼层
溢流阀,泵启动时不得电,使泵在无负载的条件下启动。启动后得电,就是普通的溢流阀,用于保护系统。
回复

使用道具 举报

发表于 2016-4-12 14:41:37 | 显示全部楼层
any_peace 发表于 2016-4-12 09:52
溢流阀,但这种接法不太好,应该直接将二位阀的P口与溢流阀P口并联,溢流阀控制系统压力,二位阀控制系统油 ...

你说的是两个阀的接法,图示是常用的先导式的
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:569
  • 打卡总奖励:2033
发表于 2016-4-12 17:09:57 | 显示全部楼层
lygbeyondgod 发表于 2016-4-12 09:02
电磁卸荷溢流阀,使泵无负载启动。

这么接是否还有卸荷功能呢?
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:349
  • 打卡总奖励:1339
发表于 2016-4-13 09:14:11 | 显示全部楼层
有,看你怎么用了,
回复

使用道具 举报
