关于比例阀选型响应时间的选择

mars_haha

我们有一个设备，速度1000mm/s 加速度是2000mm/s。
关于响应时间我的计算方法

T=V/A=1000/2000=0.5S,也就是说阀一个行程的开和关需要1s。
也就是1HZ,如果想要很好的控制伺服阀，伺服阀的相应时间必须是机械相应时间的5~8倍，按照8倍计算的话，伺服阀的相应频率必须为8HZ,也就是说
开启和关闭的时间和不能小于1/8=0.125s

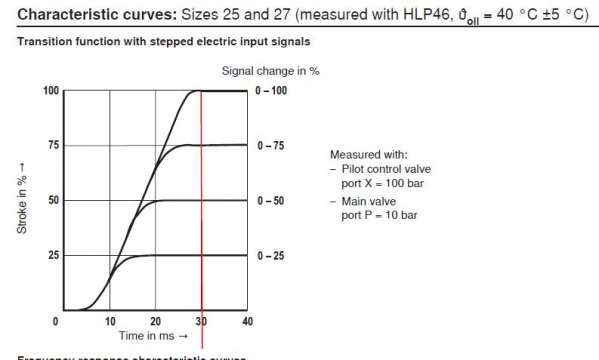

以4WRTE 25通径为例，阶跃相应曲线分析，图一
100%的开启时间为30ms，关闭时间也为30ms，总共的时间60ms<125ms，满足要求。

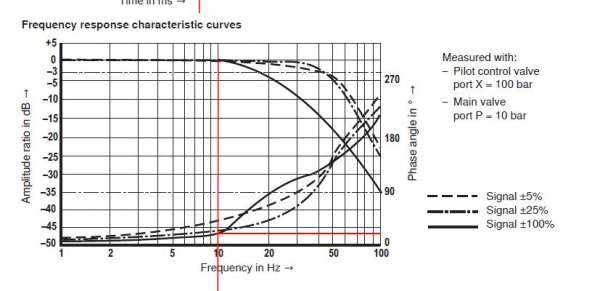

幅频特性曲线分析，图二
在幅值为0的情况下，也就是相位滞后20°时，阀的频率达到了10hz，10Hz>8HZ，满足要求。
无论从阶跃曲线和幅频特性分析，伺服阀都是满足要求的，就可以确定这个阀时没有问题的。
目前这是我现在选型的依据，各位大神这样选择响应时间有没有问题？
大神们发表点意见吧。

back2049

如果负载很大，你这样算是不保险的

mars_haha

back2049 发表于 2016-4-8 18:27
如果负载很大，你这样算是不保险的

谢谢back2049
为什么不保险？如果让你做的话，你会怎么处理？

游勇

可参考博世力士乐液压教材第二册：
https://www.iyeya.cn/thread-3436-1-1.html

游勇

mars_haha 发表于 2016-4-9 08:03
谢谢back2049
为什么不保险？如果让你做的话，你会怎么处理？

牛顿说的F=ma呢？没质量，没法知道液压到底多大合适。

mars_haha

游勇 发表于 2016-4-9 15:34
牛顿说的F=ma呢？没质量，没法知道液压到底多大合适。

谢谢。
可能我的表述不是太准确。
我的意思是排除其他因素，就是看比例阀的响应时间能不能满足设备频次的要求。
主要讨论比例阀的响应时间问题。

游勇

看来楼主也不知道液压系统的固有频率是什么吧？搂主有真正的应用再讨论。电液还要懂控制理论才知道如何选择合适的液压系统。

贝贝

对伺服阀比例阀测试动态，基本是空载状态给信号看响应的。
楼主你如果是空载状态，那基本是可以的，但如果考虑到实际工况，那阀的反应肯定会有变化，你想保证你选择没问题，你也必须考虑负载的特性影响

back2049

游勇 发表于 2016-4-9 15:34
牛顿说的F=ma呢？没质量，没法知道液压到底多大合适。

是这样的，而且负载越大，固有频率越低，加速时间越长
