请教如下图中的问题,谢谢!!

  [复制链接]
  • 打卡等级:即来则安
  • 打卡总天数:221
  • 打卡总奖励:683
发表于 2016-4-8 15:26:52 | 显示全部楼层 |阅读模式

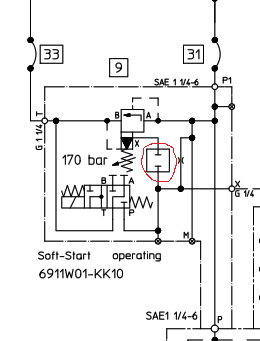

请教如下图中的问题,谢谢!!

请教如下图中的问题,谢谢!!

1,红色圈里的是什么意思?
2,如果系统压力大于170bar,在打开安全阀的时候安全阀会不会有什么异响?
  • 打卡等级:初来乍到
  • 打卡总天数:54
  • 打卡总奖励:173
发表于 2016-4-8 16:26:22 | 显示全部楼层
整个虚线内的是一个电磁先导溢流阀;红色圈里的我觉得是为了防止减压阀堵塞,便于维护用的口吧
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:6
发表于 2016-4-8 19:04:21 | 显示全部楼层
方框指的是一个可选项,可以加一个堵头把先导溢流阀远控口堵死,也可以更换为一个接头把远控口连通,而当前的图里是把远控口给堵死了。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:221
  • 打卡总奖励:683
 楼主| 发表于 2016-4-9 07:14:43 | 显示全部楼层
zhanghaibowin 发表于 2016-4-8 19:04
方框指的是一个可选项,可以加一个堵头把先导溢流阀远控口堵死,也可以更换为一个接头把远控口连通,而当前 ...

那是不是溢流阀的压力是靠弹簧来调整的?出口压力表的压力显示为150bar,图上要求是170bar可以通过弹簧来调节到170bar吗?
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:144
  • 打卡总奖励:429
发表于 2016-4-9 10:25:20 | 显示全部楼层
你这方框估计是没选,肯定还有什么东西,选上就有东西了
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:221
  • 打卡总奖励:683
 楼主| 发表于 2016-4-9 13:07:26 | 显示全部楼层
angelandong 发表于 2016-4-9 10:25
你这方框估计是没选,肯定还有什么东西,选上就有东西了

图纸就是这样,什么都没有。
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:776
  • 打卡总奖励:3041
发表于 2016-4-9 14:20:29 | 显示全部楼层
泵出口处用的泵用安全阀块,已模块化,可以有多种功能组合,红框那里,还可选别的功能,没选,就断开了,就像画的那样
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:558
  • 打卡总奖励:1802
发表于 2016-4-9 15:56:14 | 显示全部楼层
方框是把先到溢流阀的外控油口断开了。大于170应该不会有异响。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:5
  • 打卡总奖励:6
发表于 2016-4-11 07:41:44 | 显示全部楼层
whhx 发表于 2016-4-9 07:14
那是不是溢流阀的压力是靠弹簧来调整的?出口压力表的压力显示为150bar,图上要求是170bar可以通过弹簧来 ...

如果不考虑负载和其它支路的可能影响,你说的没问题。
回复

使用道具 举报

  • 打卡等级:即来则安
  • 打卡总天数:221
  • 打卡总奖励:683
 楼主| 发表于 2016-4-11 07:51:02 | 显示全部楼层
艾叶 发表于 2016-4-9 15:56
方框是把先到溢流阀的外控油口断开了。大于170应该不会有异响。

现在泵出口压力是150bar,溢流阀的压力是出厂设好的。但是只要把到阀台的进油管切断,泵出口压力波动就会在100-150bar波动,时间在3秒左右。这个跟溢流阀的设定压力有关系吗?
回复

使用道具 举报
