导致溢流阀阀口进一步开启是哪个力的作用?

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
发表于 2016-4-3 18:07:30 | 显示全部楼层 |阅读模式
这问题困扰我好长时间了,溢流阀开启的零界点是进油口的静压即将超过弹簧调定压力。超过之后溢流阀开启,但此时溢流阀稳压的功能已经介入,进口压力不能再大于调定压力了。然而为了满足溢流阀本身的压力流量关系,溢流阀还要继续开启至某个点,直至满足压力流量关系。那么是什么力克服弹簧越来越大的弹性力,使阀口进一步开启的?一个简单的模型:定量和溢流阀组成的小系统。设定量泵出口负载无限大,旁接一个溢流阀。定量泵的流量势必全部通过溢流阀泄出。这就有阀口刚开始开启到阀口开度一定的过程,。小弟初学液压,刚到溢流阀这里就卡住了,请教各位大大,能帮忙把这个问题说清楚吗?
发表于 2016-4-3 21:21:51 | 显示全部楼层
在系统上装个通油箱的截止阀,这个截止阀每控大一点,系统压力就会小一点,因为这个截止阀的开度不同,对系统的憋压程度就不同。溢流阀就相当于这个截止阀,只是这个溢流阀开启多大程度,由压力平衡来决定。

比如直动式溢流阀,阀芯后就顶着个弹簧,这个弹簧力要和系统压力平衡,或叫相等。 如果系统压力高于弹簧力,那油就把阀芯继续开大,这样系统压力就降低,弹簧力就增强,如果油压还大于弹簧力,那就把弹簧再上顶,直至油压与弹簧力相等为止。当然人工可以拧紧弹簧,让油压很高,即阀的开口量很小时,就达到油压与弹簧的平衡。

至于先导溢流阀,略复杂点,懒得费脑子了。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:12
发表于 2016-4-3 21:27:50 | 显示全部楼层
以定量泵,恒速电机,直动式溢流阀,流量全部溢流为列,流量全部溢流时,压力值要比溢流阀刚开启时,要大。刚开启锥阀芯后,弹簧被压缩,弹簧力上升,流量流过产生液动力。所以压力也要继续上升,最终阀芯在某一位置平衡。换句话说,全部溢流时,你看到的压力表数值,其实在比这个值低时,溢流阀就开启了。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
 楼主| 发表于 2016-4-3 22:56:40 | 显示全部楼层
十年误国 发表于 2016-4-3 21:21
在系统上装个通油箱的截止阀,这个截止阀每控大一点,系统压力就会小一点,因为这个截止阀的开度不同,对系 ...

感谢您的回答,根据您的回答,溢流阀在零界开启后,进口压力是一直上升的,直到这个压力平衡于不断压缩增强的弹簧力。那么假定溢流阀的调定压力为3MPa,它临界开启的进口压力值就是3MPa,此后压力一路飙升直至5Mpa,假定在5Mpa时,弹簧力和液压力平衡。那么此时进口压力为5Mpa。那么溢流阀的稳压作用不就失效了吗?它期望的稳定在3MPa就实现不了了。
您说的意思大概就是:导致溢流阀阀口进一步开启依靠的是不断增大的液压力。此液压力增幅(类似于加速度)是随溢流阀口不断增大而变小的,但整体依然处于增加的状态。而您说的如果按照上面似乎有矛盾啊。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
 楼主| 发表于 2016-4-3 23:11:29 | 显示全部楼层
十年误国 发表于 2016-4-3 21:21
在系统上装个通油箱的截止阀,这个截止阀每控大一点,系统压力就会小一点,因为这个截止阀的开度不同,对系 ...

感谢您的回答。我有几点疑问:
1、"流量全部溢流时,压力值要比溢流阀刚开启时,要大",溢流阀的调定压力究竟是弹簧力呢,还是稳定状态的进口压力?如果是后者的话,那么不同系统似乎会得出不同的结果,因此我认为的溢流阀的调定压力应该是弹簧力,即溢流阀临界开启压力。如果是这样,那么溢流阀的稳定压力岂不是不等于其调定压力?那么溢流阀的稳压功能该如何解释?
2、“刚开启锥阀芯后,弹簧被压缩,弹簧力上升,流量流过产生液动力”,此时尚未处于稳态,这个液动力应该是瞬态液动力吧?可以理解为:“稳态液动力的方向总是使阀口趋于关闭”吗?那么在阀芯开启到稳定之间的任意一个瞬态,其进口压力都要与 此刻弹簧力+此瞬态液动力 相平衡,弹簧力是不断增加的,那么意味着瞬态液动力必须处于一个减小的趋势才能使进口压力与后两者之和相平衡。网上也查过瞬态液动力,对这个力很少有解释的清楚的。不知道您能否提示一下要看哪篇资料能把它搞清楚的。
3、"换句话说,全部溢流时,你看到的压力表数值,其实在比这个值低时,溢流阀就开启了。"这个又是什么意思呢?
我写的有点罗嗦,可是为了把问题理清楚,只能这样了,困扰我几天了。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
 楼主| 发表于 2016-4-3 23:16:59 | 显示全部楼层
综2楼3楼的论点,再提出一种实验装置,定量液压泵——单作用液压缸——3Mpa负载,定量液压泵出口旁接溢流阀。忽略液压缸体和活塞的机械摩擦和管路沿程压力损失,忽略泄露和各种能量损失。并令液压泵额定输出压力6Mpa,溢流阀调定压力3Mpa,问:液压泵开启后此负载能否运动?还是禁止不动?最好能有渐态的分析!
回复

使用道具 举报

发表于 2016-4-4 05:47:56 | 显示全部楼层
fengswd 发表于 2016-4-3 23:11
感谢您的回答。我有几点疑问:
1、"流量全部溢流时,压力值要比溢流阀刚开启时,要大",溢流阀的调定压 ...

你的表达能力要练,真是让人看不懂,什么临界压力,表达得就不能生活点嘛。

什么叫流量全部溢流,流量肯定要全部溢流,不过是经过多大的孔溢流(即溢流阀的开启量),如果经过小孔溢流,系统压力就大,反之—— 不就这点事嘛,我那个截止阀的例子举得很好了。

什么压力值要比溢流阀刚开启时大,书上的话?看不懂。你后边的陈述我还是看不懂,什么调定压力究竟是弹簧力,还是稳定状态的进口压力——

我再举个生活例子,把水龙头打开,手往上捂,肯定是捂不住的,要产生溢流,但你捂得越紧,溢流口就越小,水压就越大。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:12
发表于 2016-4-4 13:35:29 | 显示全部楼层

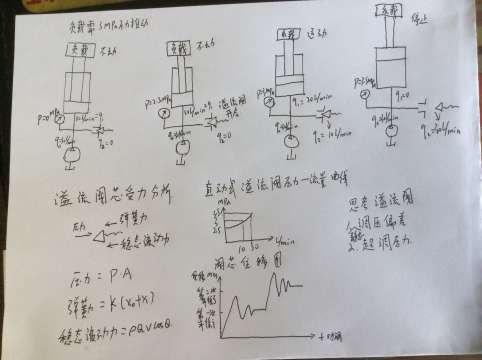

个人看法,仅供参考
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:18
  • 打卡总奖励:62
发表于 2016-4-4 18:59:32 | 显示全部楼层
楼主是给仿真软件误导了。真正的溢流阀是不会让弹簧被无限压缩,否则就有机会打不开。溢流阀都有一个最高可调压力,这是通过机械定位防止弹簧被压死。
当弹簧被液压力推到机械定位时,溢流阀便会变作节流特性,即压力变为流量相关。
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:3
 楼主| 发表于 2016-4-10 11:15:20 | 显示全部楼层
li2004513 发表于 2016-4-4 13:35
个人看法,仅供参考

谢谢您这么详细的指导,感激不尽,受教了!
回复

使用道具 举报
