十通径单向阀到底是多大通径

十年误国 · 发表于 2016-3-31 23:21:43

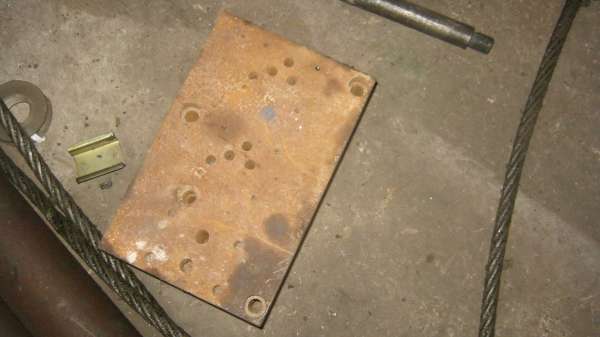

图上这块阀板，有十通电磁阀，十通单向阀，怎么单向阀的油孔明显要大呢，故有此问。

lygbeyondgod · 发表于 2016-4-1 09:27:26

你这是在自问自答？

cqzyouxiang · 发表于 2016-4-1 12:33:37

通经是名义尺寸，等效直径。等流量，等压损，流道及油口尺寸是不一样的，所以通常油口尺寸≥通经。在无参数的情况下，油口尺寸可经验性评估通经。

Hliyeya · 发表于 2016-4-1 14:04:38

大侠好，我觉得相同流量下，阀的结构不一样，功能不一样，钻孔直径就该有区别。
看阀板上，该是两组换向阀，一个单向阀，换向阀换向后，孔位全通，单向阀开启后通油面积是环形，故此单向阀上的孔要大点，但是阀板上不需要加大，估计是按阀的孔径加工出来的，所以大点！

吸铁石 · 发表于 2016-4-1 16:10:25

不知道，以前一朋友弄套阀块挖洞时也发现这个，他干脆把阀块的孔缩小了，用个大倒角过渡下了事

cqzyouxiang · 发表于 2016-4-1 18:51:32

本帖最后由 cqzyouxiang 于 2016-4-1 22:38 编辑

紧凑性要求油口的尺寸尽量小，理想等于“通经”。但考虑到接口的匹配性，阀结构加工和装配的工艺性，油口尺寸通常大于通径。譬如10通径配螺纹接头，公制最小M18X1.5，平面连接基本等于或略大于通径。不管大与小，遵守“等流量”原则。

优格乳 · 发表于 2016-4-6 16:57:12

阀的性能参数也有关系，单向阀的压降通常比较小，而换向阀要大些。
