自动往复油缸

[复制链接]
发表于 2016-3-31 08:22:53 | 显示全部楼层 |阅读模式

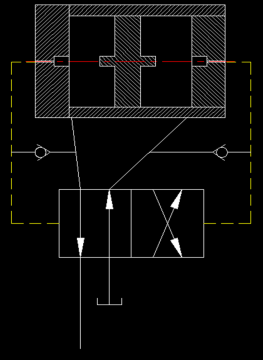

我把昨天发的图又改进了一下,加了两个单身阀。想请教高手这个油路能够实现往复运动吗?

自动往复油缸

自动往复油缸
  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-3-31 09:22:18 | 显示全部楼层
凸台面积小,起始走单向阀效果并不好。活塞到头端面有间隙就行,主油口也可改端盖上。觉得简单,加点东西,不如在阀端部加单向可调节流阀。图看有些别扭,阀左部箭头画反了,斜线拉正。
回复

使用道具 举报

 楼主| 发表于 2016-3-31 13:05:43 | 显示全部楼层
cqzyouxiang 发表于 2016-3-31 09:22
凸台面积小,起始走单向阀效果并不好。活塞到头端面有间隙就行,主油口也可改端盖上。觉得简单,加点东西, ...

谢谢你的点评,不过“凸台面积小,起始走单向阀效果并不好”。这句话没看明白,能再详细点说明吗?凸台面积小是不是不能呢?我下面改了一下图。我总觉得还是单向阀好点,这样会不会造成控制油路真空。
回复

使用道具 举报

 楼主| 发表于 2016-3-31 13:07:45 | 显示全部楼层
F:\图片1F:\图片1
回复

使用道具 举报

发表于 2016-3-31 16:31:03 | 显示全部楼层
理论上是可以了,不知道实际情况会如何。
回复

使用道具 举报

  • 打卡等级:初来乍到
  • 打卡总天数:44
  • 打卡总奖励:323
发表于 2016-3-31 17:47:59 | 显示全部楼层
春去春又来 发表于 2016-3-31 13:05
谢谢你的点评,不过“凸台面积小,起始走单向阀效果并不好”。这句话没看明白,能再详细点说明吗?凸台面 ...

起始是有点真空,补油可以,原理没问题。若要换向柔和,可考虑加单向可调节流阀。凸台其实还起到制动作用,间隙,大小,深度还有些讲究。
回复

使用道具 举报

发表于 2016-7-10 08:15:08 | 显示全部楼层
缓冲柱塞间隙过大,对控制油压有影响吧?还有就是缓冲需要增加油压,达到控制油压需要,在缓冲装置上增加密封圈吗?
回复

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:95
  • 打卡总奖励:276
发表于 2016-7-14 11:14:51 | 显示全部楼层
原理上说的通。控制油压力应该比主油路压力小很多吧。楼主这个设计实际应用在哪里?
回复

使用道具 举报

 楼主| 发表于 2016-7-29 10:34:37 | 显示全部楼层
syud007 发表于 2016-7-10 08:15
缓冲柱塞间隙过大,对控制油压有影响吧?还有就是缓冲需要增加油压,达到控制油压需要,在缓冲装置上增加密 ...

主要不是缓冲,是加大控制油路的压力。
回复

使用道具 举报

 楼主| 发表于 2016-7-29 10:36:30 | 显示全部楼层
guihuaxiang 发表于 2016-7-14 11:14
原理上说的通。控制油压力应该比主油路压力小很多吧。楼主这个设计实际应用在哪里?

这里的压力是一致的,暂无实用,希望有天会用到!
